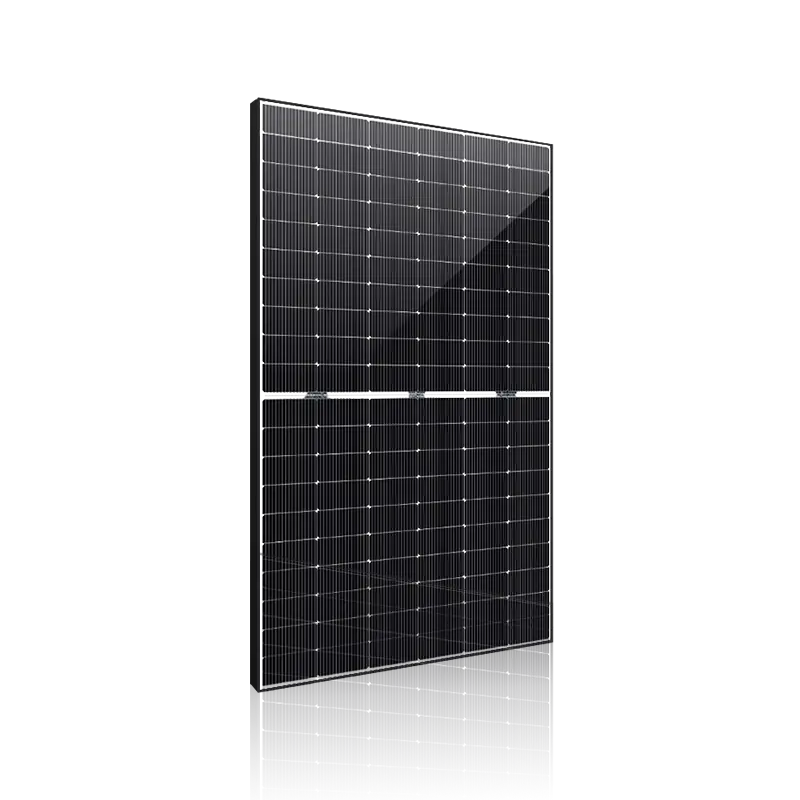

Module solaire TOPCON 182N 460-500W

Compréhension

Présentation du produit

Le module solaire TOPCON 182N-120-460-500W est un produit photovoltaïque haute performance alimenté par la technologie avancée TOPCon (Tunnel Oxide Passivated Contact). Conçu pour diverses applications énergétiques, ce module combine des cellules monocristallines de type N avec une structure robuste pour offrir une efficacité, une fiabilité et des performances à long terme exceptionnelles.

Technologie de base

À la base, le module utilise des cellules monocristallines TOPCon de type N (taille 182 mm) avec une disposition de 120 demi-cellules. La technologie TOPCon améliore l'efficacité cellulaire en réduisant la recombinaison de surface et en améliorant la collecte d'électrons, ce qui entraîne une puissance de sortie plus élevée. La conception en demi-cellule optimise encore les performances en minimisant les pertes d'ombrage et la résistance interne, garantissant ainsi une production d'énergie stable dans diverses conditions environnementales.

Avantages principaux

Haute efficacité et rendement énergétique

La technologie TOPCon permet au module d'atteindre une efficacité de conversion supérieure, maximisant la production d'énergie par unité de surface. Les cellules de type N présentent une excellente réponse à la lumière, fonctionnant bien même dans des conditions de faible luminosité telles que les jours nuageux ou tôt le matin/soir, augmentant ainsi la production d'énergie quotidienne totale.

Fiabilité et longévité améliorées

Le module est soumis à un contrôle de qualité et à des tests stricts, notamment en matière de résistance au PID, à l'humidité et aux fluctuations de température. L'encapsulation robuste et les composants durables garantissent une stabilité des performances à long terme, avec un faible taux de dégradation annuel qui préserve la production d'énergie pendant des décennies. Cette fiabilité en fait un choix rentable pour les investissements solaires à long terme.

Application flexible et adaptabilité

Avec une conception polyvalente, le module convient à une large gamme d'installations, des toits résidentiels aux grands réseaux commerciaux. Il prend en charge une tension système de 1 500 V CC, permettant la conception de systèmes solaires à grande échelle avec des coûts de câblage et d'onduleur réduits. La compatibilité du module avec les systèmes de montage et les connecteurs standard simplifie l'intégration dans l'infrastructure existante.

Utilisations typiques

Projets solaires à grande échelle

Les entreprises de services publics et les développeurs d’énergie peuvent utiliser ce module dans des fermes solaires à grande échelle pour générer de grands volumes d’énergie propre. Son rendement élevé et son faible taux de dégradation garantissent des performances optimales dans les grands réseaux, prenant en charge l'approvisionnement énergétique à l'échelle du réseau et les objectifs en matière d'énergies renouvelables.

Parcs commerciaux et industriels

Les parcs industriels et les complexes commerciaux dotés de vastes toits ou d'espaces ouverts peuvent déployer ce module pour répondre à leurs demandes énergétiques. La puissance élevée et la fiabilité du module garantissent un approvisionnement énergétique constant pour les processus de fabrication, les opérations de bureau et d'autres activités industrielles, réduisant ainsi les coûts énergétiques et l'empreinte carbone.

Solaire résidentiel et communautaire

Les utilisateurs résidentiels et les projets solaires communautaires peuvent bénéficier des performances équilibrées et de la facilité d'installation du module. Il s'adapte bien aux toits résidentiels, fournissant aux propriétaires une énergie durable, et convient aux panneaux solaires communautaires qui fournissent de l'énergie à plusieurs ménages ou entreprises.

Paramètres électriques dans des conditions de test standard

STC : AM=1,5, 1000 W/m⊃2 ;, température des cellules 25℃
Type typique	455W	460W	465W	470W	475W	480W	485W	490W
Puissance maximale (Pmax)	455	460	465	470	475	480	485	490
Tension de puissance maximale (Vmp)	34.76	34.88	34.99	35.11	35.24	35.38	35.52	35.66
Courant de puissance maximum (Lmp)	13.09	13.19	13.29	13.39	13.48	13.57	13.66	13.75
Tension en circuit ouvert (Voc)	42.1	42.24	42.38	42.52	42.66	42.8	13.66	13.75
Courant de court-circuit (Lsc)	13.83	13.94	14.03	14.12	14.2	14.29	42.94	14.47
Efficacité des modules (%)	21.01	21.24	21.47	21.70	21.93	22.16	14.38	22.62
Tension maximale du système	C.C 1 500 V (TÜV, UL)
Valeur nominale maximale des fusibles en série	30A

Paramètres électriques dans les conditions de test NMOT

Irradiance 800 W/m⊃2 ;, température ambiante 20 ℃, AM 1,5, vitesse du vent 1 m/s.
Type typique	455W	460W	465W	470W	475W	480W	485W	490W
Puissance maximale (Pmax)	342	346	350	350	358	362	363	366
Tension de puissance maximale (Vmp)	32.6	32.7	32.9	33	33.2	33.3	33.2	33.3
Courant de puissance maximum (Imp)	10.48	10.56	10.63	10.71	10.77	10.86	10.92	11
Tension en circuit ouvert (Voc)	39.6	39.8	39.9	40.1	40.2	40.4	40.2	40.3
Courant de court-circuit (Isc)	11.15	11.24	11.31	11.38	11.44	11.52	11.59	11.66
Caractéristiques électriques avec un gain de puissance arrière de 15 %
Puissance avant Pmax/W	455W	460W	465W	470W	475W	480W	485W	490W
Puissance totale Pmax/W	523.25	529	534.75	540.5	546.25	552	557.75	563.5
Vmp/V (Total)	34.76	34.88	34.99	35.11	35.24	35.38	35.25	35.66
Imp/A (Total)	15.05	15.17	15.28	15.39	15.5	15.6	15.7	15.8
COV/V (Total)	42.1	42.24	42.38	42.52	42.66	42.8	42.94	43.06
FISC/A (Total)	15.9	16.03	16.13	16.24	16.33	16.43	16.54	16.64

Données mécaniques

Dimensions	1910x1134x35mm
Poids	26 kg
Verre	(F) Verre à revêtement semi-trempé gaufré ultra clair de 2,0 mm (B) Verre semi-trempé de 2,0 mm
Câbles de sortie	4mm², longueurs symétriques 1100mm
Connecteurs	Compatible MC4 IP68
Type de cellule	Monocristallin de type N, 182x91mm
Nombre de cellules	120 cellules (demi-cellule)

Spécifications de conception

Disposition des cellules et des modules

La disposition de 120 demi-cellules (cellules monocristallines de type N de 182 mm) est conçue pour optimiser l'absorption de la lumière et la distribution du courant. Les cellules sont interconnectées avec des rubans à haute conductivité, réduisant ainsi les pertes d'énergie et améliorant les performances. Les dimensions du module sont conçues pour maximiser la puissance de sortie tout en s'adaptant aux systèmes de montage standard.

Conception de protection et d'encapsulation

Le module utilise du verre trempé à haute transmission sur la face avant et une feuille arrière durable, avec un matériau d'encapsulation avancé qui offre une excellente adhérence et une protection contre l'humidité, les rayons UV et les dommages mécaniques. La boîte de jonction IP68 garantit des connexions électriques sécurisées et une résistance aux conditions environnementales difficiles.

Optimisation thermique et électrique

La conception du module intègre des fonctionnalités de gestion thermique qui réduisent l'accumulation de chaleur, minimisant ainsi l'impact des températures élevées sur l'efficacité. Le faible coefficient de température garantit une puissance de sortie stable sur une large plage de températures, tandis que les paramètres électriques optimisés permettent une conversion et une transmission efficaces de l'énergie.

FAQ

Qu'est-ce que la technologie TOPCon et comment améliore-t-elle les performances ?

La technologie TOPCon (Tunnel Oxide Passivated Contact) utilise une fine couche d'oxyde tunnel et un contact passivé pour réduire la recombinaison superficielle des électrons, améliorant ainsi l'efficacité cellulaire et la réponse à la lumière. Cela se traduit par une puissance de sortie plus élevée, de meilleures performances en faible luminosité et des taux de dégradation inférieurs par rapport aux technologies de cellules solaires traditionnelles.

Le module peut-il être utilisé dans des conditions météorologiques difficiles ?

Oui, le module est conçu pour résister aux intempéries, notamment aux vents forts, aux fortes chutes de neige, à la grêle et à une humidité élevée. Il passe des tests environnementaux rigoureux, notamment des tests de résistance à la chaleur humide, au froid et aux UV, et dispose de la technologie anti-PID pour éviter la dégradation des performances dans des conditions humides ou à haute tension.

Quelle maintenance est nécessaire pour le module ?

Le module nécessite un entretien minimal. Un nettoyage régulier pour éliminer la poussière, la saleté et les débris de la vitre avant garantit une absorption optimale de la lumière. La construction durable et les composants de haute qualité réduisent le besoin de réparations fréquentes, et la boîte de jonction et les connecteurs classés IP68 protègent contre les dommages causés par l'eau et la poussière, garantissant ainsi une fiabilité à long terme.
