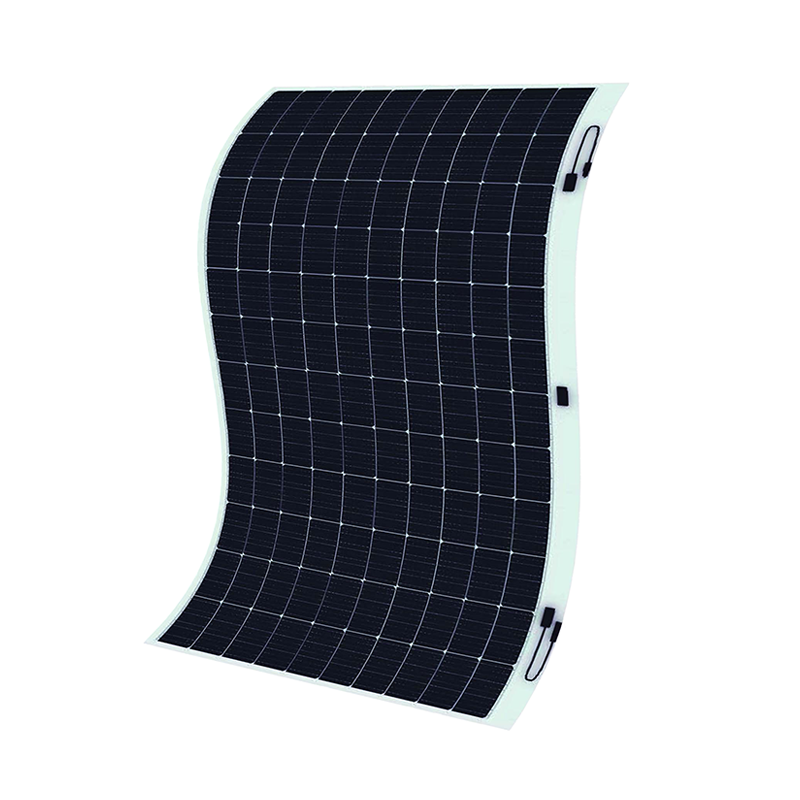

الوحدة الأحادية المرنة 430W-440W هي حل شمسي مبتكر وخفيف الوزن مصمم لتطبيقات متعددة الاستخدامات. تم تصنيع هذه الوحدة المرنة باستخدام خلايا السيليكون أحادية البلورية من النوع P ومواد بوليمر متقدمة، وتوفر قدرة استثنائية على التكيف، مما يسمح بتركيبها على الأسطح المنحنية أو غير المنتظمة. مثالي للمشاريع التي تكون فيها الوحدات الصلبة التقليدية غير عملية، فهو يجمع بين قابلية النقل والمتانة وتوليد الطاقة بكفاءة لتلبية احتياجات الطاقة السكنية والتجارية والمتنقلة.
نظرًا لوزنها الأقل بكثير من وحدات الطاقة الشمسية التقليدية، يتيح التصميم المرن سهولة التركيب على الأسطح المنحنية مثل أسطح المركبات الترفيهية وأسطح القوارب والهياكل المعمارية. إن مرونتها تلغي الحاجة إلى أنظمة تركيب صلبة، مما يقلل من تعقيد التركيب وتكاليفه.
مصنوعة من مواد بوليمر مطورة ذاتيًا تتميز بنفاذية ضوء عالية جدًا، وتضمن الوحدة تحويل الفوتون إلى كهرباء بكفاءة. كما أنها تتميز بقدرة ممتازة على حجب الأشعة فوق البنفسجية، مما يمنع تدهور المواد ويحافظ على كفاءة توليد الطاقة المستقرة لعقود.
من خلال دمج تقوية ألياف الراتينج ، تحتوي الوحدة على معامل عالي يعمل على تحسين القوة الهيكلية الإجمالية ويزيل مشكلات التشققات المخفية في الخلايا. يتحمل هيكله القوي الضغط الميكانيكي، مما يجعله مناسبًا للتطبيقات المتنقلة والخارجية حيث قد يحدث اهتزاز أو تأثير.
مثالية للمركبات الترفيهية والقوارب والمركبات الكهربائية، ويمكن تركيب الوحدة المرنة بسلاسة على الأسطح المنحنية دون المساس بالديناميكية الهوائية للمركبة. فهو يوفر الطاقة أثناء التنقل للإضاءة والأجهزة وأجهزة الشحن، مما يعزز حركة الطاقة المتجددة.
مثالية لمشاريع الطاقة الكهروضوئية المدمجة في المباني (BIPV)، مثل الأسطح المنحنية والواجهات والمظلات. يسمح التصميم المرن للوحدة بالاندماج مع العناصر المعمارية، وتحويل المباني إلى هياكل مولدة للطاقة مع الحفاظ على المظهر الجمالي.
مناسبة للتخييم والمشي لمسافات طويلة والمناسبات الخارجية، ويمكن نقل الوحدة خفيفة الوزن والمحمولة وإعدادها بسهولة. فهو يوفر طاقة فورية للخيام والإضاءة الخارجية والأجهزة الإلكترونية، مما يوفر حلاً مناسبًا للطاقة المتجددة لعشاق الهواء الطلق.
ضمان المنتج والطاقة الرائد
ضمان 12 سنة على المواد والصناعة
ضمان الطاقة الخطية لمدة 25 عامًا
الخصائص الكهربائية (STC*)
نوع الوحدة |
KS430-120-M182-FL |
KS435-120-M182-FL |
KS440-120-M182-FL |
الطاقة القصوى (Pmax) [W] |
430 |
435 |
440 |
تحمل الطاقة [ث] |
0 ~ +5 |
||
الحد الأقصى لجهد الطاقة (Vmp) [V] |
33.50 |
33.70 |
33. 90 |
الحد الأقصى لتيار الطاقة (Imp) [A] |
12.82 |
12.90 |
12.98 |
جهد الدائرة المفتوحة (Voc) [V] |
40.60 |
40.80 |
41.00 |
تيار الدائرة القصيرة (Isc) [A] |
13.25 |
13.33 |
13.41 |
كفاءة الوحدة STC (%) |
18.77 |
18.99 |
19.21 |
الخصائص الكهربائية (NOCT*)
نوع الوحدة |
KS430-120-M182-FL |
KS435-120-M182-FL |
KS440-120-M182-FL |
الطاقة القصوى (Pmax) [W] |
320 |
324 |
328 |
الحد الأقصى لجهد الطاقة (Vmp) [V] |
31.05 |
31.21 |
31.39 |
الحد الأقصى لتيار الطاقة (Imp) [A] |
10.34 |
10.39 |
10.45 |
جهد الدائرة المفتوحة (Voc) [V] |
38.31 |
38.45 |
38.59 |
تيار الدائرة القصيرة (Isc) [A] |
10.95 |
11.01 |
11.07 |
الخصائص الميكانيكية
نوع الخلية |
نوع P أحادي البلورية 182*91 ملم |
عدد الخلايا |
120(12×10) |
أبعاد |
2246*1020*2.5 ملم |
وزن |
6.9 كجم |
صندوق التقاطع |
تصنيف IP68 |
كابلات الإخراج |
4.0 ملم2 |
طول الكابل |
400 مم أو طول مخصص |
معلمات التطبيق
الحد الأقصى لجهد النظام |
DC1500V (IEC) |
الحد الأقصى لتقييم سلسلة الصمامات |
25 أ |
الحمل الميكانيكي |
حمل الثلج 5400 باسكال، حمل الرياح 2400 باسكال |
معامل درجة الحرارة
معاملات درجة الحرارة Pmax |
-0.37%/ درجة مئوية |
معاملات درجة الحرارة للمركبات العضوية المتطايرة |
-0.28%/ درجة مئوية |
معاملات درجة الحرارة Isc |
0.05%/درجة مئوية |
درجة حرارة التشغيل |
-40 درجة مئوية ~ +85 درجة مئوية |
درجة حرارة خلية التشغيل الاسمية (NOCT) |
45±2 درجة مئوية |
البعد
تكوين التعبئة والتغليف
70 قطعة/البليت، 700 قطعة/40'HQ حاوية
الأداء الكهربائي
 |
 |
المنحنيات الكهروضوئية للوحدة الكهروضوئية (440 واط) |
منحنيات IV للوحدة الكهروضوئية (440 واط) |
مصنوعة من خلايا السيليكون أحادية البلورية من النوع P والتي توفر توليد طاقة فعال في ظروف الإضاءة المختلفة.
يستخدم مواد بوليمر متقدمة ذات نفاذية عالية للضوء ومقاومة للأشعة فوق البنفسجية، مما يضمن المتانة والأداء على المدى الطويل.
يتميز بهيكل رفيع ومرن لا يتجاوز سمكه بضعة ملليمترات، مما يسمح له بالتوافق مع الأسطح المنحنية والأشكال غير المنتظمة.
مجهزة بصناديق توصيل ذات تصنيف IP68 لتوفير الحماية الكاملة ضد الماء والغبار، مما يضمن التشغيل الآمن في البيئات الخارجية.
يأتي مع 4.0 مم⊃2؛ كابلات الإخراج بأطوال قابلة للتخصيص، مما يدعم سهولة التركيب والتكامل مع أنظمة الطاقة المختلفة.
يستخدم موصلات موحدة للتوصيلات الكهربائية الآمنة، وتبسيط الإعداد وضمان التوافق مع محطات الطاقة المحمولة والمحولات.
تم تصميم الوحدة للتكيف مع معظم الأسطح المنحنية ضمن دائرة نصف قطرها معينة. يعمل بشكل أفضل على الأسطح الناعمة والنظيفة مثل أسطح المركبات الترفيهية وهياكل القوارب والألواح المعمارية المنحنية. تجنب التثبيت على منحنيات حادة للغاية قد تسبب إجهادًا ماديًا أو تلفًا.
تعمل الوحدة بكفاءة ضمن نطاق واسع من درجات الحرارة، من الظروف شديدة البرودة إلى الظروف الحارة. تضمن مواد البوليمر المتقدمة والتصميم المقاوم للحرارة أداءً مستقرًا، مما يمنع فقدان الكفاءة أو تلف المواد في الظروف الجوية القاسية.
نعم، تتميز الوحدة بصندوق توصيل حاصل على تصنيف IP68 ومواد مقاومة للماء، مما يجعلها مناسبة للبيئات الخارجية والبحرية. يمكنه تحمل المطر والرذاذ والرطوبة، مما يضمن توليد طاقة موثوق به في الظروف الرطبة.
الصيانة الروتينية ضئيلة. قم بتنظيف سطح الوحدة بانتظام لإزالة الغبار أو الأوساخ أو الحطام الذي قد يحجب ضوء الشمس. افحص الكابلات والموصلات بشكل دوري لضمان التوصيلات الآمنة، وتجنب الأشياء الحادة التي قد تخدش أو تلحق الضرر بسطح الوحدة.
