Panneau flexible mono léger et facile à installer

Compréhension

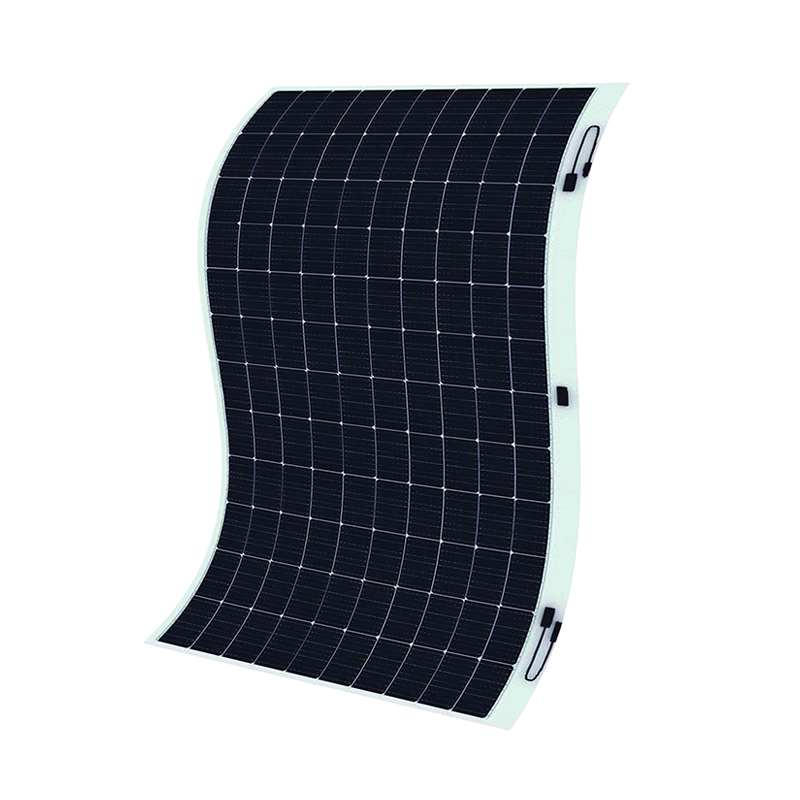

Le module mono-flexible 430W-440W est une solution solaire innovante et légère conçue pour des applications polyvalentes. Fabriqué avec des cellules de silicium monocristallin de type P et des matériaux polymères avancés, ce module flexible offre une adaptabilité exceptionnelle, lui permettant d'être installé sur des surfaces courbes ou irrégulières. Idéal pour les projets où les modules rigides traditionnels ne sont pas pratiques, il combine portabilité, durabilité et production d'énergie efficace pour les besoins énergétiques résidentiels, commerciaux et mobiles.

Avantages principaux

Conception ultra légère et flexible

Pesant nettement moins que les modules solaires classiques, leur conception flexible permet une installation facile sur des surfaces courbes telles que les toits de camping-cars, les ponts de bateaux et les structures architecturales. Sa flexibilité élimine le besoin de systèmes de montage rigides, réduisant ainsi la complexité et les coûts d'installation.

Transmission élevée et résistance aux UV

Fabriqué à partir de matériaux polymères auto-développés présentant une transmission lumineuse ultra-élevée, le module assure une conversion efficace des photons en électricité. Il possède également une excellente capacité de blocage des UV, empêchant la dégradation des matériaux et maintenant une efficacité de production d’énergie stable pendant des décennies.

Résistance et durabilité améliorées

Intégrant un renfort en résine et fibre , le module a un module élevé qui améliore la résistance structurelle globale et élimine les problèmes de fissures cachées dans les cellules. Sa construction robuste résiste aux contraintes mécaniques, ce qui la rend adaptée aux applications mobiles et extérieures où des vibrations ou des impacts peuvent se produire.

Utilisations typiques

Applications mobiles et de transport

Parfait pour les camping-cars, les bateaux et les véhicules électriques, le module flexible peut être installé de manière transparente sur des surfaces courbes sans compromettre l'aérodynamisme du véhicule. Il fournit une alimentation en déplacement pour l’éclairage, les appareils électroménagers et les dispositifs de recharge, améliorant ainsi la mobilité des énergies renouvelables.

Intégration architecturale

Idéal pour les projets photovoltaïques intégrés au bâtiment (BIPV), tels que les toits incurvés, les façades et les auvents. La conception flexible du module lui permet de se fondre dans les éléments architecturaux, transformant les bâtiments en structures génératrices d'énergie tout en conservant son attrait esthétique.

Systèmes d'alimentation extérieurs portables

Adapté au camping, à la randonnée et aux événements en plein air, le module léger et portable peut être facilement transporté et installé. Il fournit une alimentation instantanée aux tentes, à l’éclairage extérieur et aux appareils électroniques, offrant ainsi une solution d’énergie renouvelable pratique pour les amateurs de plein air.

Garantie produit et puissance leader

Garantie 12 ANS sur les matériaux et la fabrication

Garantie de puissance linéaire de 25 ans

Caractéristiques électriques (STC*)

Type de module	KS430-120-M182-FL	KS435-120-M182-FL	KS440-120-M182-FL
Puissance maximale (Pmax) [W]	430	435	440
Tolérance de puissance [W]		0 ~ +5
Tension d'alimentation maximale (Vmp) [V]	33.50	33.70	33. 90
Courant de puissance maximal (Imp) [A]	12.82	12.90	12.98
Tension en circuit ouvert (Voc) [V]	40.60	40.80	41.00
Courant de court-circuit (Isc) [A]	13.25	13.33	13.41
Efficacité du module STC (%)	18.77	18.99	19.21

Caractéristiques électriques (NOCT*)

Type de module	KS430-120-M182-FL	KS435-120-M182-FL	KS440-120-M182-FL
Puissance maximale (Pmax) [W]	320	324	328
Tension d'alimentation maximale (Vmp) [V]	31.05	31.21	31.39
Courant de puissance maximal (Imp) [A]	10.34	10.39	10.45
Tension en circuit ouvert (Voc) [V]	38.31	38.45	38.59
Courant de court-circuit (Isc) [A]	10.95	11.01	11.07

Caractéristiques mécaniques

Type de cellule	Type P Monocristallin 182 * 91 mm
Nombre de cellules	120(12×10)
Dimensions	2246*1020*2.5mm
Poids	6,9 kg
Boîte de jonction	Classé IP68
Câbles de sortie	4,0 millimètres2
Longueur du câble	400 mm ou longueur personnalisée

Paramètres d'application

Tension maximale du système	DC1500V (CEI)
Valeur nominale maximale des fusibles en série	25A
Charge mécanique	Charge de neige 5400Pa, charge de vent 2400Pa

Coefficient de température

Coefficients de température de Pmax	-0,37 %/℃
Coefficients de température des COV	-0,28 %/℃
Coefficients de température d'Icc	0,05 %/℃
Température de fonctionnement	-40 ℃ ~ +85 ℃
Température nominale de fonctionnement de la cellule (NOCT)	45 ± 2 ℃

Dimension

Configuration de l'emballage

70 pièces/palette, 700 pièces/conteneur 40'HQ

Performances électriques

Courbes PV du module PV (440 W)	Courbes IV du module PV (440W)

Spécifications de conception

Matériau et conception flexible

Construit avec des cellules en silicium monocristallin de type P qui fournissent une production d'énergie efficace dans diverses conditions d'éclairage.

Utilise des matériaux polymères avancés avec une transmission lumineuse élevée et une résistance aux UV, garantissant une durabilité et des performances à long terme.

Présente une structure fine et flexible d'une épaisseur de seulement quelques millimètres, lui permettant de s'adapter aux surfaces courbes et aux formes irrégulières.

Caractéristiques électriques et d'installation

Équipé de boîtes de jonction IP68 pour une protection complète contre l'eau et la poussière, garantissant un fonctionnement sûr dans les environnements extérieurs.

Livré avec 4,0 mm⊃2 ; câbles de sortie dans des longueurs personnalisables, permettant une installation et une intégration faciles avec divers systèmes d'alimentation.

Utilise des connecteurs standardisés pour des connexions électriques sécurisées, simplifiant la configuration et garantissant la compatibilité avec les centrales électriques portables et les onduleurs.

FAQ

Le module flexible peut-il être installé sur n’importe quelle surface courbe ?

Le module est conçu pour s'adapter à la plupart des surfaces courbes dans un certain rayon. Il fonctionne mieux sur des surfaces lisses et propres telles que les toits de camping-car, les coques de bateaux et les panneaux architecturaux incurvés. Évitez d'installer sur des courbes extrêmement pointues qui pourraient provoquer des contraintes matérielles ou des dommages.

Comment le module se comporte-t-il à des températures extrêmes ?

Le module fonctionne efficacement dans une large plage de températures, allant de conditions extrêmement froides à chaudes. Ses matériaux polymères avancés et sa conception résistante à la température garantissent des performances stables, évitant ainsi la perte d'efficacité ou les dommages matériels dans des conditions météorologiques extrêmes.

Le module est-il étanche pour une utilisation extérieure ou marine ?

Oui, le module est doté d'une boîte de jonction classée IP68 et de matériaux étanches, ce qui le rend adapté aux environnements extérieurs et marins. Il peut résister à la pluie, aux éclaboussures et à l’humidité, garantissant ainsi une production d’électricité fiable dans des conditions humides.

Quel entretien faut-il pour le module solaire flexible ?

L'entretien de routine est minime. Nettoyez régulièrement la surface du module pour éliminer la poussière, la saleté ou les débris susceptibles de bloquer la lumière du soleil. Inspectez périodiquement les câbles et les connecteurs pour garantir des connexions sécurisées et évitez les objets pointus qui pourraient rayer ou endommager la surface du module.
