Módulo solar PERC de 580-605 W | Panel de 210 mm y 120 celdas - LC Solar

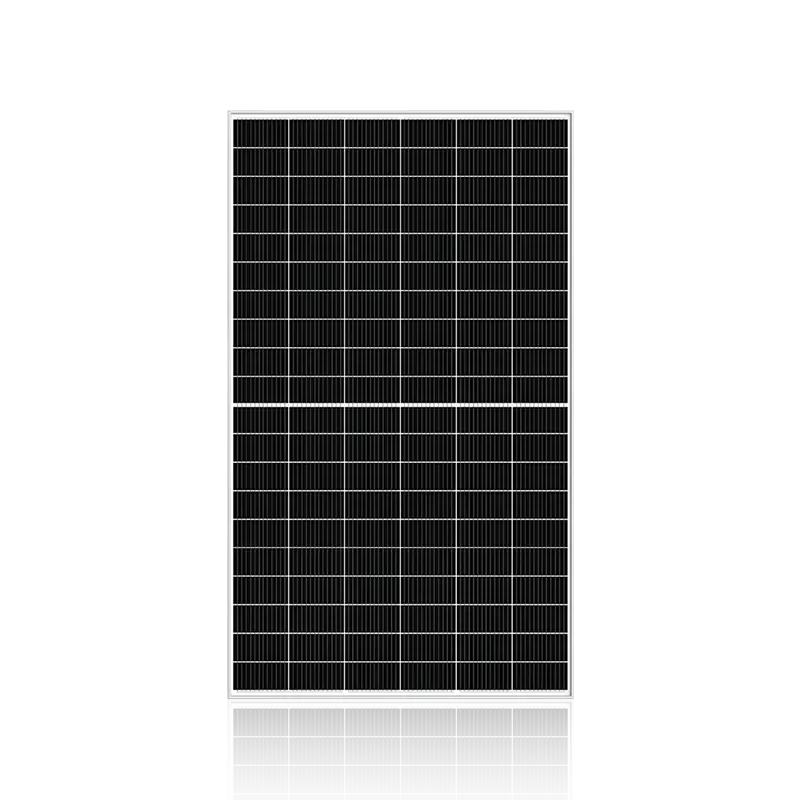

La arquitectura de celdas de medio corte reduce a la mitad la corriente en cada cadena de celdas, lo que reduce las pérdidas resistivas y limita el impacto del sombreado parcial en la producción total. Las celdas están dispuestas en 6 columnas por 20 filas a lo largo de un marco de aluminio anodizado de 2172x1303x35 mm que pesa 31,5 kg. Los cables de salida simétricos de 1300 mm y 4 mm² permiten la instalación en cualquier orientación sin extender los cables, y los conectores IP68 compatibles con MC4 mantienen la conexión sellada en condiciones de humedad y polvo.

Parámetros eléctricos en condiciones de prueba estándar

STC: AM=1,5, 1000 W/m², temperatura de las celdas 25 ℃
Tipo típico	580W	585W	590W	595W	600W	605W
Potencia máxima (Pmáx)	580	585	590	595	600	605
Voltaje de potencia máximo (Vmp)	33.60	33.80	34.00	34.20	34.40	34.60
Corriente de potencia máxima (Lmp)	17.27	17.31	17.35	17.40	17.45	17.49
Voltaje de circuito abierto (Voc)	40.70	40.90	41.10	41.30	41.50	41.70
Corriente de cortocircuito (Lsc)	18.32	18.37	18.42	18.47	18.52	18.57
Eficiencia del módulo (%)	20.49	20.67	20.85	21.02	21.20	21.38
Voltaje máximo del sistema	CC 1500 V (TÜV, UL) / 1000 V (CUL)
Clasificación máxima del fusible en serie	30A

Parámetros eléctricos en condiciones de prueba NMOT

Irradiancia 800 W/m², Temperatura ambiente 20 ℃, AM 1,5, Velocidad del viento 1 m/s
Tipo típico	580W	585W	590W	595W	600W	605W
Potencia máxima (Pmáx)	432	436	439	443	447	450
Voltaje de potencia máximo (Vmp)	31.20	31.40	31.60	31.70	31.90	32.00
Corriente de potencia máxima (Imp)	13.84	13.88	13.92	13.97	14.02	14.06
Voltaje de circuito abierto (Voc)	38.00	38.20	38.40	38.60	38.80	39.00
Corriente de cortocircuito (Isc)	14.74	14.78	14.82	14.86	14.90	14.94

Datos mecánicos

Dimensiones	2172x1303x35mm
Peso	31,5 kilos
Vaso	Vidrio recubierto templado en relieve ultra claro de 3,2 mm
Cables de salida	4 mm², longitudes simétricas 1300 mm
Conectores	IP68 compatible con MC4
Tipo de celda	PERC monocristalino, 210x105 mm
Número de celdas	120 celdas (media celda)

Ventajas clave

• De 580 W a 605 W en seis contenedores de energía de 5 W, por lo que los distribuidores pueden combinar un solo contenedor en varios tamaños de proyectos.

• 120 células PERC monocristalinas de 210 x 105 mm semicortadas reducen la pérdida resistiva y mejoran el rendimiento en condiciones de sombra parcial.

• Eficiencia del módulo de 20,49 % a 21,38 %, verificada en condiciones de prueba estándar y consistente de forma independiente con hojas de datos públicas para este formato de 2172 x 1303 mm.

• El voltaje máximo del sistema de 1500 V permite cadenas más largas y menos cajas combinadoras, lo que reduce el costo por vatio del equilibrio del sistema.




• 31,5 kg en un marco de 35 mm con cables simétricos de 1300 mm mantienen el manejo y la instalación predecibles en arreglos montados en el suelo.




• Una cadena de suministro madura de PERC tipo P significa un costo por vatio más bajo que el tipo N, la línea de costo optimizado para licitaciones basadas en precios.

Dónde encaja el módulo PERC 210-120

El módulo PERC 210-120 está diseñado para proyectos en los que el costo por vatio importa más que la mayor eficiencia posible por metro cuadrado.

• Montaje en tierra a escala comercial

Con 605 W en un único marco de 2172 x 1303 mm y un voltaje del sistema de 1500 V, el módulo reduce la cantidad de cadenas, cajas combinadoras y rieles de montaje por megavatio. Menos componentes significan un menor costo de equilibrio del sistema y una instalación más rápida en grandes conjuntos montados en el suelo.

• Gran azotea comercial e industrial

Con un peso de 31,5 kg y un marco de 35 mm, el módulo se mantiene dentro de los límites de manejo de las cuadrillas de tejados comerciales estándar y, al mismo tiempo, ofrece alta potencia por unidad. Seis contenedores de energía de 5 W permiten a los instaladores adaptar el tamaño de la cadena a la geometría del techo sin sobredimensionar el inversor.

• Programas de distribuidores y OEM

El etiquetado [[OEM]] y el suministro a granel están disponibles para distribuidores que atienden proyectos de múltiples tamaños. Seis contenedores de 5 W, de 580 W a 605 W, significan que un solo contenedor puede cubrir varias especificaciones del cliente. La cantidad mínima de pedido es [[un contenedor de 40HQ]].

Certificaciones y garantía

Todos los módulos se producen en líneas de producción automatizadas de [[3GW]] y se inspeccionan con un índice de capacidad de proceso de CPK [[1,67]] antes del envío. Esta serie cuenta con la certificación [[TÜV y CE]]; Los certificados e informes de pruebas están disponibles bajo petición. [[Se pueden proporcionar informes de pruebas IEC 61215 e IEC 61730 para la calificación del proyecto.]]

Garantía del producto: [[10]] años en material y mano de obra. Garantía de salida de potencia lineal: [[25]] años, con una degradación el primer año no superior al [[2]]% y no superior al [[0,55]]% anual posterior, garantizando un mínimo del [[84,8]]% de la potencia nominal al año [[25]].

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre este módulo PERC y un módulo TOPCon tipo N?

R1: PERC es una tecnología madura de tipo P con un menor costo por vatio; TOPCon es de tipo N con mayor eficiencia y menor degradación. Este módulo 210-120 alcanza un rendimiento del 21,38% y su precio permite ganar licitaciones basadas en costes, mientras que TOPCon se adapta a proyectos en los que la prioridad es el mayor rendimiento por metro cuadrado.

P2: ¿Qué contenedores de energía están disponibles?

R2: Seis contenedores de 580 W a 605 W en pasos de 5 W, por lo que un solo contenedor puede cumplir con varias especificaciones de proyecto.

P3: ¿Ofrecen OEM y suministro a granel?

R3: Sí. El etiquetado [[OEM]], el embalaje personalizado y el suministro a granel están disponibles para distribuidores y contratistas EPC. La cantidad mínima de pedido es [[un contenedor de 40HQ]].
