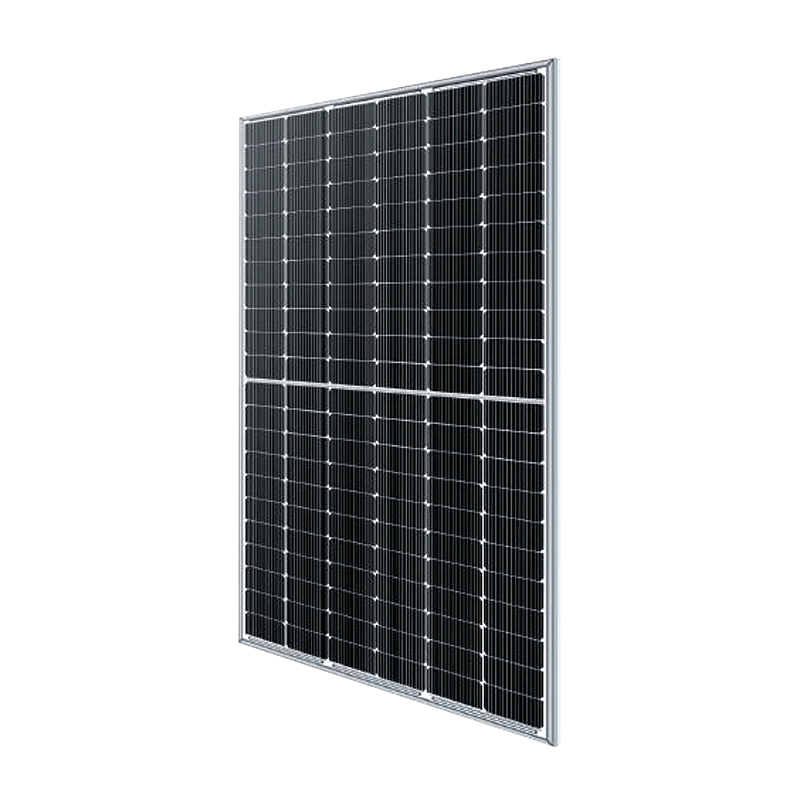

تعد الوحدة الشمسية أحادية الخلية المصنوعة من السيليكون أحادي البلورية والمكونة من 66 خلية منتجًا كهروضوئيًا عالي الأداء مصممًا لتحويل الطاقة بكفاءة. تم تصميمه باستخدام المتقدمة وتصميم N-Type TOPCon تقنية خلية MBB ، وهو يبرز كحل موثوق لكل من أنظمة الطاقة الشمسية السكنية والتجارية. تدمج هذه الوحدة تكوينات الدوائر المتطورة لتحسين خرج الطاقة، مما يجعلها الخيار الأفضل للمستخدمين الذين يبحثون عن كفاءة واستقرار في استخدام الطاقة على المدى الطويل. وهي تلتزم بمعايير الصناعة العالمية، وحاصلة على العديد من الشهادات الدولية التي تثبت جودتها وأدائها عبر سيناريوهات التطبيقات المتنوعة.
مزودة بتقنية N-Type TOPCon وهيكل MBB Cell ، توفر الوحدة إنتاجًا استثنائيًا للطاقة حتى في الظروف الصعبة. ويعزز تصميم دوائرها المبتكرة حصاد الطاقة، مما يضمن أداءً ثابتًا يتفوق على وحدات الطاقة الشمسية التقليدية.
تم تصميم الوحدة لتحمل المناخات القاسية، وتخضع لاختبارات صارمة لتآكل رذاذ الملح ومقاومة الأمونيا ، مما يجعلها مناسبة للمناطق الساحلية والصناعية والزراعية. كما أنه يتميز أيضًا القوية بمقاومة الحمل الميكانيكي ، وهو قادر على تحمل ظروف الرياح والثلوج الشديدة دون المساس بالوظيفة.
تم تصميم الوحدة باستجابة محسنة للضوء المنخفض، وتحافظ على كفاءة عالية حتى في الأيام الملبدة بالغيوم أو في البيئات المظللة. تعمل هذه الميزة على توسيع نافذة توليد الطاقة، مما يزيد من إنتاج الطاقة اليومي ويحسن إنتاجية النظام بشكل عام.
تعمل تقنية المتكاملة حماية PID على تقليل توهين الأداء الناجم عن التدهور المحتمل، مما يضمن الاستقرار على المدى الطويل وإطالة عمر خدمة الوحدة. تعمل آلية الحماية هذه على حماية كفاءة الوحدة، مما يقلل من احتياجات الصيانة ويعزز قيمة الاستثمار.
مثالية لأنظمة الطاقة الشمسية على الأسطح في المنازل، توفر وحدة Monocrystalline Silicon Mono 66 Cell حلاً مدمجًا وقويًا لاحتياجات الطاقة السكنية. فهو يتكامل بسلاسة مع أنظمة الطاقة المنزلية، ويدعم الاستهلاك الذاتي وتطبيقات تغذية الشبكة.
مناسبة لأسطح المنازل التجارية واسعة النطاق ومزارع الطاقة الشمسية الصناعية، كما أن الكفاءة العالية والمتانة للوحدة تجعلها خيارًا فعالاً من حيث التكلفة لتوليد الطاقة التجارية. وهو يتكيف مع المنشآت ذات المساحة الكبيرة، ويدعم تخزين الطاقة العالية وتكامل الشبكة.
مثالية للتطبيقات خارج الشبكة مثل الكبائن البعيدة والمجتمعات الريفية والمرافق الخارجية، وتوفر الوحدة طاقة موثوقة في المناطق التي لا تصلها الشبكة. ويضمن تصميمها القوي وأدائها في الإضاءة المنخفضة إمدادًا ثابتًا بالطاقة للأحمال الحرجة.
المخططات الميكانيكية
 |
 |
 |
المخططات الميكانيكية |
المقطع العرضي للإطار AA |
المقطع العرضي للإطار BB |
تحديد
وزن |
27 كجم |
أبعاد |
2279 ملم * 1134 ملم * 30 ملم |
أبعاد الخلية |
182*199 مللي متر |
مبلغ الخلية |
66*2 قطعة |
الحد الأقصى لجهد النظام |
1500 فولت |
صندوق التقاطع |
IP68 |
زجاج أمامي |
3.2 ملم، طلاء مضاد للانعكاس، ناقل حركة عالي، حديد منخفض، زجاج مقسى |
إطار |
سبائك الألومنيوم |
كابل |
4 مم⊃2؛، N 1400 مم/P 1400 مم للتركيب الأفقي 4 مم 2، N 300 مم/P 300 مم للتركيب الرأسي |
موصل |
متوافق مع MC4 |
المعلمات الكهربائية في شركة Stc
قوة |
570 واط |
575 واط |
580 واط |
585 واط |
590 واط |
جهد الدائرة المفتوحة |
47.82 فولت |
48.02 فولت |
48.22 فولت |
48.42 فولت |
48.62 فولت |
تيار الدائرة القصيرة |
15.12 أ |
15.17 أ |
15.22 أ |
15.27 أ |
15.32 أ |
الحد الأقصى لجهد الطاقة |
39.91 فولت |
40.11 فولت |
40.31 فولت |
40.51 فولت |
40.72 فولت |
الحد الأقصى للطاقة الحالية |
14.28 أ |
14.34 أ |
14.39 أ |
14.44 أ |
14.49 أ |
كفاءة الوحدة |
22.06% |
22.25% |
22.44% |
22.64% |
22.83% |
في ظل ظروف الاختبار القياسية (STC) للإشعاع 1000 واط / م 2، الطيف AM 1.5 ودرجة حرارة الخلية 25 درجة مئوية.
المعلمات الكهربائية في Nmot
قوة |
429 واط |
433 واط |
437 واط |
440 واط |
444 واط |
جهد الدائرة المفتوحة |
45.44 فولت |
45.64 فولت |
45.84 فولت |
46.04 فولت |
46.24 فولت |
تيار الدائرة القصيرة |
12.13 أ |
12.19 أ |
12.23 أ |
12.25 أ |
12.28 أ |
الحد الأقصى لجهد الطاقة |
34.24 فولت |
37.44 فولت |
37.64 فولت |
37.84 فولت |
38.04 فولت |
الحد الأقصى للطاقة الحالية |
11.52 أ |
11.57 أ |
11.61 أ |
11.63 أ |
11.67 أ |
تحت درجة حرارة التشغيل الاسمية للوحدة (NMOT)، إشعاع 800 واط/م 2، الطيف AM 1.5، درجة الحرارة المحيطة 20 درجة مئوية، سرعة الرياح 1 م/ث.
خصائص درجة الحرارة
NMOT |
41 ± 3 درجة مئوية |
معامل درجة الحرارة لـ ISC |
+0.046%/درجة مئوية |
معامل درجة الحرارة للمركبات العضوية المتطايرة |
-0.25%/درجة مئوية |
معامل درجة الحرارة Pmax |
-0.30%/درجة مئوية |
تكوين التعبئة
وحدات / البليت |
37 قطعة |
وحدات/حاوية 40' |
740 قطعة |
وصف التعبئة |
20 باليتة، المجموع=(37+37)×10=740 قطعة |
||
صفات
 |
 |
LC-66M-182*199-N |
LC-66M-182*199-N |
الحد الأقصى للتقييم
التسامح الناتج |
0~+5 وات |
درجة حرارة التشغيل |
-40 درجة مئوية~+85 درجة مئوية |
حمل الرياح/حمل الثلج |
2400 باسكال/5400 باسكال |
الصمامات الحالية |
25 أ |
تتميز الوحدة بتصميم أنيق ومتين مع زجاج مقسى منخفض الحديد عالي النقل في المقدمة، مما يعزز امتصاص الضوء مع حماية المكونات الداخلية. يوفر إطار سبائك الألومنيوم دعمًا هيكليًا قويًا، مما يضمن مقاومة الصدمات والتآكل البيئي.
مجهزة بصندوق توصيل مصنف IP68 وموصلات متوافقة مع MC4 ، تضمن الوحدة توصيلات كهربائية آمنة ومأمونة. يدعم تصميم الأسلاك التثبيت الأفقي والرأسي، مما يوفر المرونة لسيناريوهات التركيب المختلفة.
يعمل التصميم الحراري الأمثل على تقليل فقدان الأداء المرتبط بدرجة الحرارة، مع خصائص معامل درجة الحرارة المتقدمة التي تحافظ على الكفاءة حتى في البيئات ذات درجات الحرارة العالية. وهذا يضمن إنتاج طاقة ثابتًا عبر الظروف الجوية المختلفة.
تعمل تقنية N-Type TOPCon على تحسين حركة الناقل وتقليل خسائر إعادة التركيب، مما يؤدي إلى زيادة كفاءة تحويل الطاقة واستقرار طويل المدى مقارنة بوحدات P-Type التقليدية. كما أنه يحسن الأداء في الإضاءة المنخفضة ويقلل الحساسية للضغوطات البيئية.
نعم، تم اختبار الوحدة خصيصًا لمقاومة التآكل بسبب رذاذ الملح ، مما يجعلها مناسبة جدًا للمنشآت الساحلية. يمنع تصميمه القوي وطبقاته الواقية الضرر الناتج عن الهواء المحمل بالأملاح، مما يضمن أداءً موثوقًا به في البيئات البحرية.
بالتأكيد، تتميز الوحدة بموصلات متوافقة مع MC4 وتلتزم بالمواصفات الكهربائية القياسية، مما يضمن التوافق السلس مع معظم محولات الطاقة الشمسية التجارية. وهذا يبسط تكامل النظام ويقلل من تعقيد التثبيت.
تمنع حماية PID التدهور المحتمل، وهي مشكلة شائعة تؤدي إلى فقدان تدريجي للكفاءة في وحدات الطاقة الشمسية. ومن خلال تقليل هذا التوهين، تحافظ الوحدة على أدائها بمرور الوقت، مما يطيل عمر الخدمة ويزيد العائد على الاستثمار إلى الحد الأقصى.
نعم، تم تصميم تكوين الأسلاك الخاص بالوحدة لدعم التثبيت الأفقي والرأسي، مما يوفر المرونة لتخطيطات الأسطح المختلفة وقيود المساحة. هذه القدرة على التكيف تجعلها مناسبة لمجموعة واسعة من سيناريوهات التثبيت.
