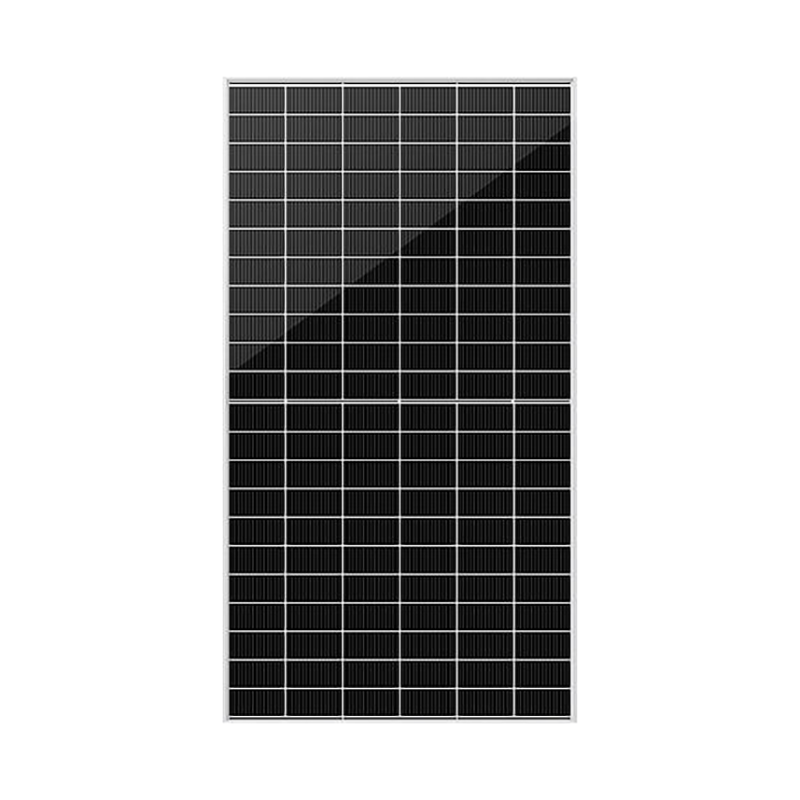

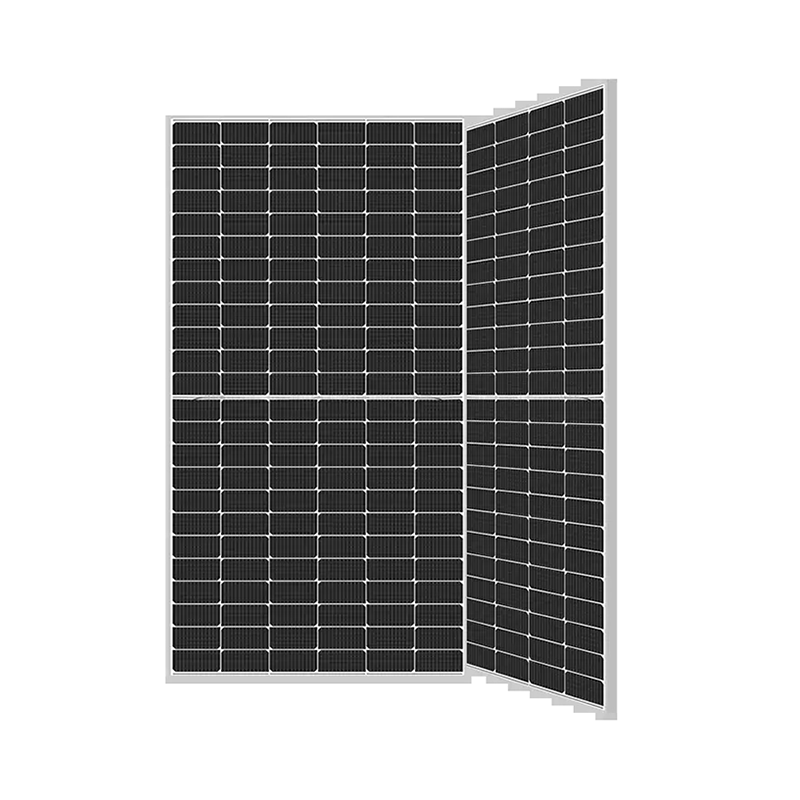

تعد وحدة Monocrystalline Silicon Mono 48 Cell عبارة عن حل شمسي مدمج وعالي الكفاءة تم تصميمه باستخدام N-Type TOPCon Dual Glass . تقنية تم تصميمه من أجل تعدد الاستخدامات، فهو يجمع بين خلايا السيليكون أحادية البلورية الممتازة وهيكل زجاجي مزدوج لتوفير خرج طاقة موثوق به مع ضمان متانة استثنائية. مناسبة لمجموعة واسعة من التطبيقات، بدءًا من أسطح المنازل السكنية وحتى المنشآت التجارية، وتوازن هذه الوحدة بين الأداء والتطبيق العملي لتلبية احتياجات الطاقة الحديثة.
يوفر الهيكل الزجاجي المزدوج، الذي يتميز بطبقات زجاجية مقسى عالية الجودة، حماية فائقة ضد الأضرار المادية والرطوبة والملوثات البيئية. لا يعمل هذا التصميم على إطالة عمر الوحدة فحسب، بل يعمل أيضًا على تحسين مقاومتها للتآكل، مما يجعلها مثالية لظروف التشغيل القاسية.
مدعومًا بخلية N-Type MBB وتصميم الدوائر المتقدمة، تحقق الوحدة إنتاج طاقة أعلى مقارنة بوحدات الطاقة الشمسية التقليدية. ويضمن أداءها الممتاز في الإضاءة المنخفضة إنتاجًا ثابتًا للطاقة في البيئات المعتمة، بينما يضمن التصنيع الدقيق كفاءة مستقرة مع مرور الوقت.
خفيفة الوزن وصغيرة الحجم، الوحدة سهلة التعامل والتركيب، مما يقلل من وقت التثبيت وتكاليف العمالة. وهو يدعم التثبيت الأفقي والرأسي، مع موصلات متوافقة مع MC4 والتي تضمن التكامل السلس مع أنظمة الطاقة الشمسية الحالية، مما يعزز قدرتها على التكيف مع متطلبات المشروع المختلفة.
مثالية للمنازل ذات المساحة المحدودة على السطح، حيث يسمح الحجم الصغير لوحدة Mono 48 Cell بسهولة التركيب على أنواع الأسطح المختلفة. فهو يوفر طاقة فعالة لتلبية متطلبات الطاقة المنزلية، مما يساعد أصحاب المنازل على تقليل فواتير الكهرباء وتبني الطاقة المتجددة.
مناسبة للمباني التجارية الصغيرة والمتوسطة الحجم، مثل المكاتب ومحلات البيع بالتجزئة والمستودعات. إن توليد الطاقة الفعال للوحدة وسهولة التركيب يجعلها خيارًا فعالاً من حيث التكلفة للشركات التي تتطلع إلى تعويض استهلاكها للطاقة وتقليل انبعاثات الكربون.
مثالية لاحتياجات الطاقة المؤقتة أو المتنقلة، مثل مواقع البناء، والمناسبات الخارجية، والمركبات الترفيهية. تصميمه خفيف الوزن وبنيته المتينة يجعل من السهل نقله وإعداده، مما يوفر الطاقة أثناء التنقل للأدوات والإضاءة والمعدات الأساسية الأخرى.
مزود بزجاج مقسى بطبقة مضادة للانعكاس مقاس 3.2 مم في المقدمة، مما يضمن نقل الضوء العالي ومقاومة الخدش.
يتميز بإطار قوي من سبائك الألومنيوم يوفر الثبات الهيكلي ويدعم التثبيت السهل على الأسطح المختلفة.
يشتمل على صندوق توصيل حاصل على تصنيف IP68 لحماية المكونات الكهربائية الداخلية من الماء والغبار، مما يضمن التشغيل الموثوق به في البيئات القاسية.
يأتي مع 4 مم⊃2؛ كابلات بأطوال مخصصة للتركيب الأفقي والرأسي، مما يعزز المرونة أثناء الإعداد.
يستخدم الموصلات المتوافقة مع MC4 للتوصيلات الكهربائية الآمنة والموحدة، مما يبسط التكامل مع محولات الطاقة الشمسية ومكونات النظام الأخرى.
مصمم بأقصى جهد للنظام يتوافق مع المعايير الدولية، مما يضمن نقل الطاقة بشكل آمن وفعال.
المخططات الميكانيكية
 |
 |
 |

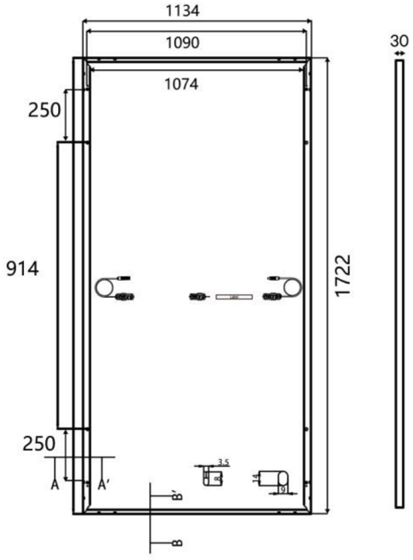

المخططات الميكانيكية |

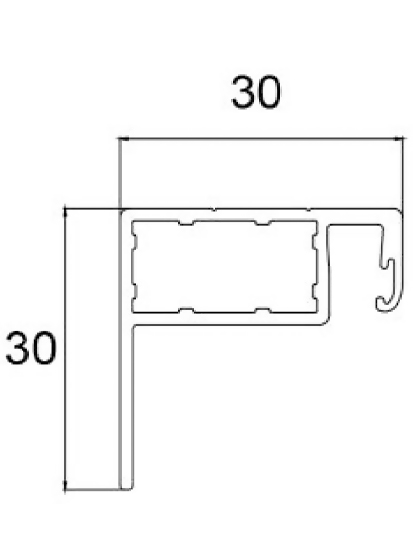

المقطع العرضي للإطار AA |

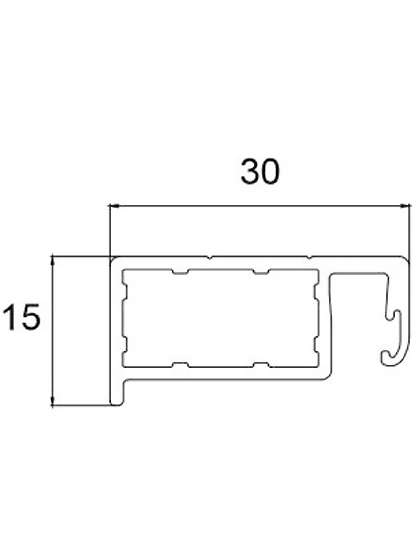

المقطع العرضي للإطار BB |
تحديد
وزن |
21 كجم |
أبعاد |
1722 مم * 1134 مم * 30 مم |
أبعاد الخلية |
182*182 مللي متر |
مبلغ الخلية |
54*2 قطعة |
الحد الأقصى لجهد النظام |
1500 فولت |
صندوق التقاطع |
IP68 |
زجاج أمامي |
3.2 ملم، طلاء مضاد للانعكاس، ناقل حركة عالي، حديد منخفض، زجاج مقسى |
| إطار | سبائك الألومنيوم |
كابل |
4 مم⊃2؛، N 1100 مم/P 1100 مم للتركيب الأفقي 4 مم 2، N 300 مم/P 300 مم للتركيب الرأسي |
موصل |
متوافق مع MC4 |

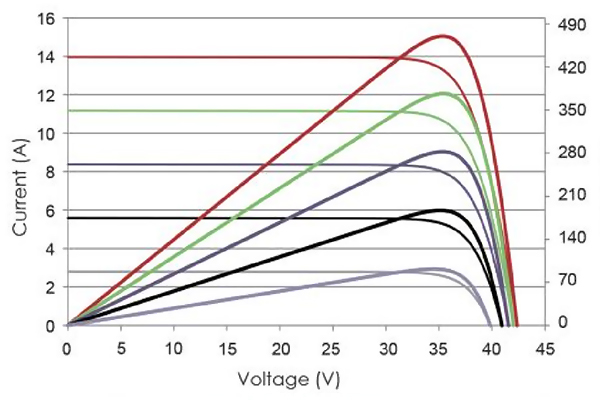

المعلمات الكهربائية في شركة Stc
قوة |
430 واط |
435 واط |
440 واط |
445 واط |
450 واط |
جهد الدائرة المفتوحة |
38.57 فولت |
38.72 فولت |
38.87 فولت |
39.02 فولت |
39.17 فولت |
تيار الدائرة القصيرة |
14.09 أ |
14.18 أ |
14.27 أ |
14.36 أ |
14.44 أ |
الحد الأقصى لجهد الطاقة |
31.76 فولت |
31.89 فولت |
32.05 فولت |
32.20 فولت |
32.35 فولت |
الحد الأقصى للطاقة الحالية |
13.54 أ |
13.64 أ |
13.73 أ |
13.82 أ |
13.91 أ |
كفاءة الوحدة |
22.02% |
22.28% |
22.53% |
22.79% |
23.04% |
في ظل ظروف الاختبار القياسية (STC) للإشعاع 1000 واط / م 2، الطيف AM 1.5 ودرجة حرارة الخلية 25 درجة مئوية.
المعلمات الكهربائية في Nmot
قوة |
324 واط |
327 واط |
331 واط |
335 واط |
339 واط |
جهد الدائرة المفتوحة |
36.63 فولت |
36.78 فولت |
36.93 فولت |
37.08 فولت |
37.23 فولت |
تيار الدائرة القصيرة |
11.36 أ |
11.38 أ |
11.45 أ |
11.52 أ |
11.58 أ |
الحد الأقصى لجهد الطاقة |
29.65 فولت |
29.78 فولت |
29.93 فولت |
30.08 فولت |
30.24 فولت |
الحد الأقصى للطاقة الحالية |
10.93 أ |
10.98 أ |
11.06 أ |
11.14 أ |
11.21 أ |
تحت درجة حرارة التشغيل الاسمية للوحدة (NMOT)، إشعاع 800 واط/م 2، الطيف AM 1.5، درجة الحرارة المحيطة 20 درجة مئوية، سرعة الرياح 1 م/ث.

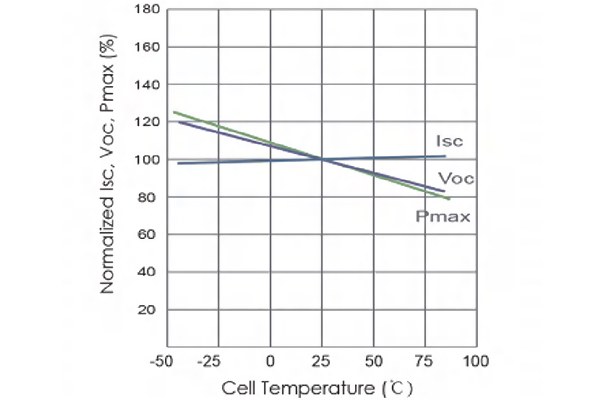

خصائص درجة الحرارة
NMOT |
41 ± 3 درجة مئوية |
معامل درجة الحرارة لـ ISC |
+0.046%/درجة مئوية |
معامل درجة الحرارة للمركبات العضوية المتطايرة |
-0.25%/درجة مئوية |
معامل درجة الحرارة Pmax |
-0.30%/درجة مئوية |
تكوين التعبئة
وحدات / البليت |
37 قطعة |
وحدات/حاوية 40' |
962 قطعة |
وصف التعبئة |
26 منصة، إجمالي=(37+37)×13=962 قطعة |
||
صفات
 |
 |
LC-48M-182*182-ND |
LC-48M-182*182-ND |
الحد الأقصى للتقييم
التسامح الناتج |
0~+5 وات |
درجة حرارة التشغيل |
-40 درجة مئوية ~ +85 درجة مئوية |
حمل الرياح/حمل الثلج |
2400 باسكال/5400 باسكال |
الصمامات الحالية |
25 أ |
يعزز التصميم الزجاجي المزدوج متانة الوحدة من خلال توفير حماية مزدوجة الطبقة ضد التأثيرات والرطوبة والأشعة فوق البنفسجية. كما أنه يعمل على تحسين تبديد الحرارة، مما يقلل من درجة حرارة تشغيل الوحدة ويحافظ على كفاءة أعلى أثناء الطقس الحار.
نعم، لقد اجتازت الوحدة اختبارات الحمل الميكانيكية الصارمة، بما في ذلك تقييمات حمل الرياح وحمل الثلوج. يتيح إطاره القوي وبنيته القوية إمكانية تحمل الظروف الجوية القاسية، مما يضمن أداءً مستقرًا حتى في المناطق ذات الثلوج الكثيفة أو الرياح القوية.
بالتأكيد، تستخدم الوحدة موصلات متوافقة مع MC4، وهي قياسية في صناعة الطاقة الشمسية. وهذا يضمن التوافق مع معظم محولات الطاقة الشمسية السكنية، مما يسمح بسهولة الاندماج في أنظمة الطاقة الشمسية السكنية الحالية أو الجديدة.
بفضل موادها عالية الجودة وتصميمها القوي، تتمتع الوحدة بعمر افتراضي طويل متوقع. وبدعم من شهادات المنتجات الدولية، فإنه يحافظ على أداء مستقر لسنوات عديدة، مما يجعله استثمارًا موثوقًا طويل الأجل لمشاريع الطاقة المتجددة.
