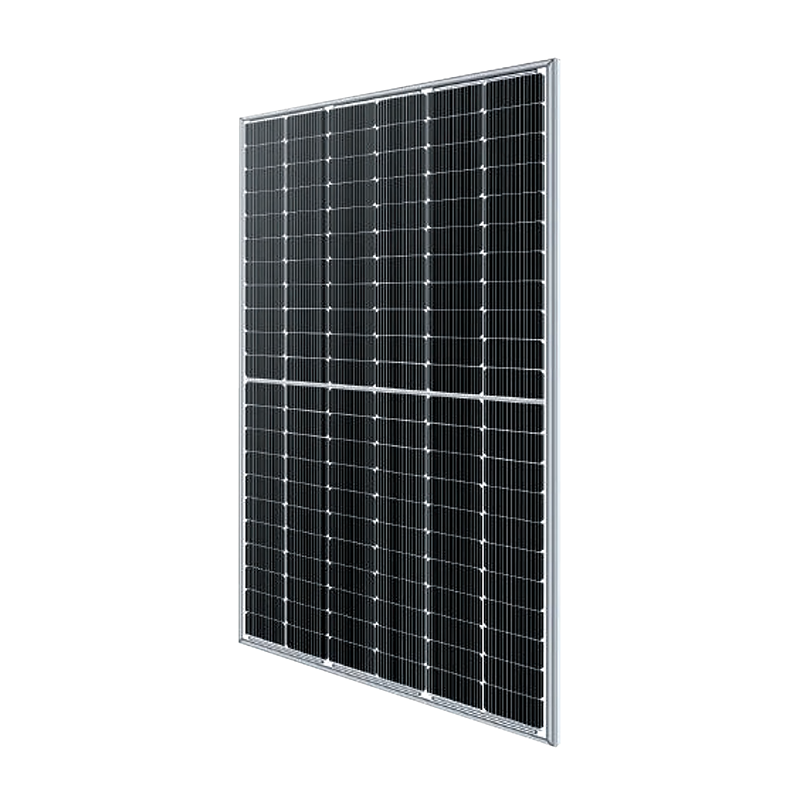

Il modulo solare Monocristallino in silicio Mono 66 celle è un prodotto fotovoltaico ad alte prestazioni progettato per un'efficiente conversione dell'energia. Realizzato con l'avanzata tecnologia N-Type TOPCon e il design MBB Cell , si distingue come una soluzione affidabile per i sistemi di energia solare sia residenziali che commerciali. Questo modulo integra configurazioni di circuito all'avanguardia per ottimizzare la potenza in uscita, rendendolo la scelta migliore per gli utenti che cercano efficienza energetica e stabilità a lungo termine. Aderisce agli standard di settore globali e possiede numerose certificazioni internazionali che ne convalidano la qualità e le prestazioni in diversi scenari applicativi.
Dotato della tecnologia TOPCon di tipo N e della struttura delle celle MBB , il modulo offre una produzione di energia eccezionale anche in condizioni difficili. Il suo design innovativo del circuito migliora la raccolta di energia, garantendo prestazioni costanti che superano i moduli solari convenzionali.
Costruito per resistere a climi rigidi, il modulo è sottoposto a rigorosi test di resistenza alla corrosione da nebbia salina e all'ammoniaca , rendendolo adatto alle aree costiere, industriali e agricole. Presenta inoltre una forte resistenza al carico meccanico , in grado di sopportare condizioni estreme di vento e neve senza compromettere la funzionalità.
Progettato con una risposta ottimizzata in condizioni di scarsa illuminazione, il modulo mantiene un'elevata efficienza anche nelle giornate nuvolose o in ambienti ombreggiati. Questa funzionalità estende la finestra di generazione dell'energia, massimizzando la produzione giornaliera di energia e migliorando la produttività complessiva del sistema.
La tecnologia integrata di protezione PID riduce al minimo l'attenuazione delle prestazioni causata dal degrado indotto dal potenziale, garantendo stabilità a lungo termine ed estendendo la durata di servizio del modulo. Questo meccanismo di protezione salvaguarda l'efficienza del modulo, riducendo le esigenze di manutenzione e aumentando il valore dell'investimento.
Ideale per i sistemi solari sul tetto delle case, il modulo Monocristallino in silicio Mono 66 celle fornisce una soluzione compatta ma potente per le esigenze energetiche residenziali. Si integra perfettamente con i sistemi energetici domestici, supportando le applicazioni di autoconsumo e di immissione in rete.
Adatto per tetti commerciali su larga scala e parchi solari industriali, l'elevata efficienza e durata del modulo lo rendono una scelta economicamente vantaggiosa per la generazione di energia commerciale. Si adatta a installazioni di grandi dimensioni, supportando lo stoccaggio di energia ad alta potenza e l'integrazione della rete.
Perfetto per applicazioni off-grid come baite remote, comunità rurali e strutture all'aperto, il modulo fornisce energia affidabile in aree prive di accesso alla rete. Il suo design robusto e le prestazioni in condizioni di scarsa illuminazione garantiscono un approvvigionamento energetico costante per i carichi critici.

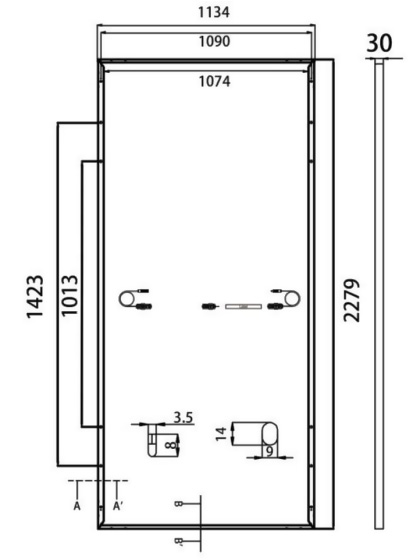

Diagrammi meccanici
 |
 |
 |
Diagrammi meccanici |

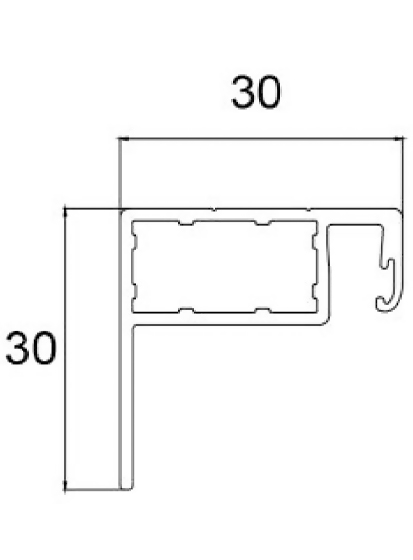

Sezione trasversale del telaio AA |

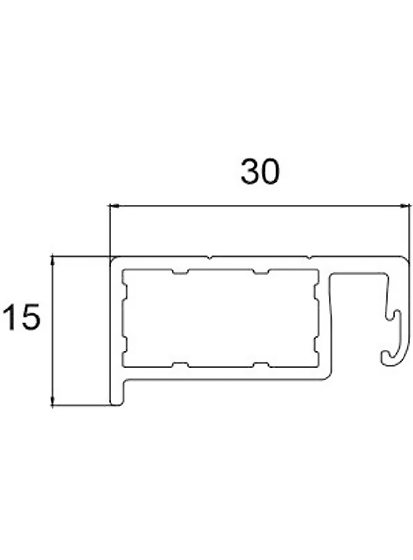

Sezione trasversale del telaio BB |
Specifiche
Peso |
27 kg |
Dimensioni |
2279 mm*1134 mm*30 mm |
Dimensioni della cella |
182*199 mm |
Quantità di celle |
66*2 pezzi |
Tensione massima del sistema |
1500 V |
Scatola di giunzione |
IP68 |
Vetro frontale |
3,2 mm, rivestimento antiriflesso, alta trasmissione, ferro basso, vetro temperato |
Telaio |
Lega di alluminio |
Cavo |
4mm², N 1400mm/P 1400mm per installazione orizzontale 4mm 2, N 300mm/P 300mm per installazione verticale |
Connettore |
Compatibile con MC4 |
Parametri elettrici a Stc
Energia |
570W |
575 W |
580W |
585 W |
590W |
Tensione a circuito aperto |
47,82 V |
48,02 V |
48,22 V |
48,42 V |
48,62 V |
Corrente di cortocircuito |
15.12A |
15.17A |
15.22A |
15.27A |
15.32A |
Tensione di alimentazione massima |
39,91 V |
40,11 V |
40,31 V |
40,51 V |
40,72 V |
Corrente di potenza massima |
14.28A |
14.34A |
14.39A |
14.44A |
14.49A |
Efficienza del modulo |
22,06% |
22,25% |
22,44% |
22,64% |
22,83% |
In condizioni di test standard (STC) di irraggiamento di 1000 W/m 2, spettro AM 1,5 e temperatura della cella di 25 ℃.
Parametri Elettrici A Nmot
Energia |
429 W |
433 W |
437 W |
440W |
444W |
Tensione a circuito aperto |
45,44 V |
45,64 V |
45,84 V |
46,04 V |
46,24 V |
Corrente di cortocircuito |
12.13A |
12.19A |
12.23A |
12,25A |
12.28A |
Tensione di alimentazione massima |
34,24 V |
37,44 V |
37,64 V |
37,84 V |
38,04 V |
Corrente di potenza massima |
11.52A |
11.57A |
11.61A |
11.63A |
11.67A |
Alla temperatura operativa nominale del modulo (NMOT), irraggiamento di 800 W/m 2, spettro AM 1,5, temperatura ambiente 20 ℃, velocità del vento 1 m/s.

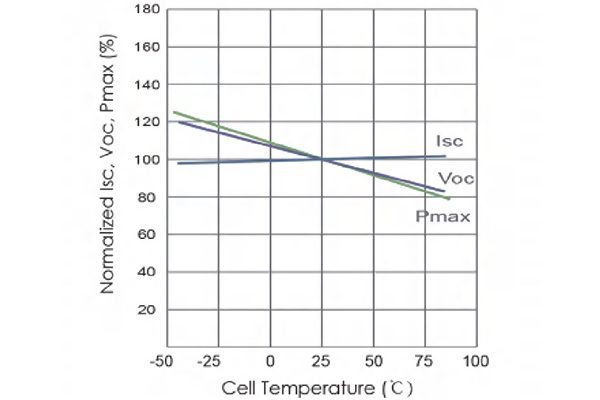

Caratteristiche della temperatura
NMOT |
41±3°C |
Coefficiente di temperatura dell'ISC |
+0,046%/°C |
Coefficiente di temperatura dei COV |
-0,25%/°C |
Coefficiente di temperatura di Pmax |
-0,30%/°C |
Configurazione dell'imballaggio
Moduli/Pallet |
37 pezzi |
Moduli/Contenitore da 40' |
740 pezzi |
Descrizione dell'imballaggio |
20 pallet, totale=(37+37)x10=740 pezzi |
||
Caratteristiche
 |
 |
LC-66M-182*199-N |
LC-66M-182*199-N |
Voto massimo
Tolleranza di uscita |
0~+5W |
Temperatura operativa |
-40℃~+85℃ |
Carico di vento/Carico di neve |
2400 pa/5400 pa |
Corrente del fusibile |
25A |
Il modulo presenta un design elegante e resistente con vetro temperato a basso contenuto di ferro ad alta trasmissione sulla parte anteriore, che migliora l'assorbimento della luce proteggendo al tempo stesso i componenti interni. Il suo telaio in lega di alluminio fornisce un forte supporto strutturale, garantendo resistenza agli urti e all'usura ambientale.
Dotato di una scatola di giunzione con grado di protezione IP68 e connettori compatibili con MC4 , il modulo garantisce collegamenti elettrici sicuri e protetti. Il design del cablaggio supporta sia l'installazione orizzontale che verticale, offrendo flessibilità per diversi scenari di montaggio.
Il design termico ottimizzato riduce la perdita di prestazioni correlata alla temperatura, con caratteristiche avanzate di coefficiente di temperatura che mantengono l'efficienza anche in ambienti ad alta temperatura. Ciò garantisce una potenza erogata stabile in condizioni meteorologiche variabili.
La tecnologia TOPCon di tipo N migliora la mobilità dei portanti e riduce le perdite di ricombinazione, portando a una maggiore efficienza di conversione energetica e stabilità a lungo termine rispetto ai tradizionali moduli di tipo P. Inoltre, migliora le prestazioni in condizioni di scarsa illuminazione e riduce la sensibilità ai fattori di stress ambientale.
Sì, il modulo è stato specificamente testato per la resistenza alla corrosione in nebbia salina , rendendolo particolarmente adatto per installazioni costiere. Il suo design robusto e i rivestimenti protettivi prevengono i danni causati dall'aria carica di sale, garantendo prestazioni affidabili in ambienti marini.
Assolutamente sì, il modulo è dotato di connettori compatibili con MC4 e aderisce alle specifiche elettriche standard, garantendo una perfetta compatibilità con la maggior parte degli inverter solari commerciali. Ciò semplifica l'integrazione del sistema e riduce la complessità dell'installazione.
La protezione PID previene il degrado indotto dal potenziale, un problema comune che causa una graduale perdita di efficienza nei moduli solari. Riducendo al minimo questa attenuazione, il modulo mantiene le sue prestazioni nel tempo, allungandone la durata e massimizzando il ritorno sull'investimento.
Sì, la configurazione del cablaggio del modulo è progettata per supportare sia l'installazione orizzontale che verticale, offrendo flessibilità per diversi layout del tetto e vincoli di spazio. Questa adattabilità lo rende adatto a un'ampia gamma di scenari di installazione.
