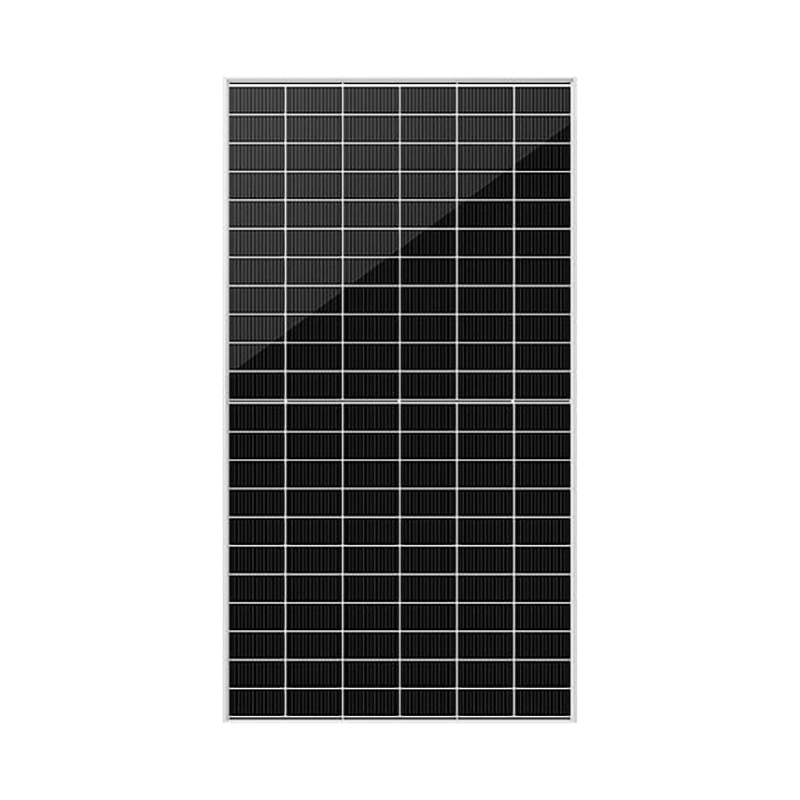

Modulo a 48 celle in doppio vetro resistente alla corrosione

Comprensione

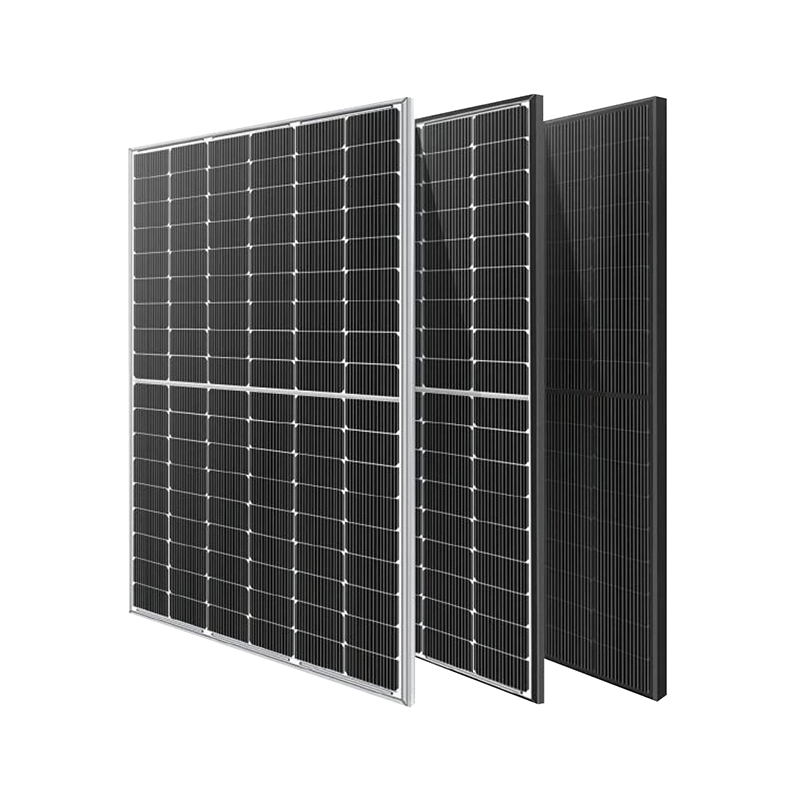

Il modulo Monocristallino in silicio Mono 48 celle è una soluzione solare compatta e ad alta efficienza costruita con TOPCon Dual Glass di tipo N. la tecnologia Progettato per la versatilità, combina celle in silicio monocristallino di alta qualità con una struttura a doppio vetro per fornire una potenza in uscita affidabile garantendo allo stesso tempo una durata eccezionale. Adatto per un'ampia gamma di applicazioni, dai tetti residenziali alle installazioni commerciali, questo modulo bilancia prestazioni e praticità per le moderne esigenze energetiche.

Vantaggi fondamentali

Maggiore durata con il design a doppio vetro

La struttura a doppio vetro, caratterizzata da strati di vetro temperato di alta qualità, offre una protezione superiore contro danni fisici, umidità e contaminanti ambientali. Questo design non solo prolunga la durata del modulo ma ne migliora anche la resistenza alla corrosione, rendendolo ideale per condizioni operative difficili.

Generazione efficiente di energia

Alimentato dalla cella MBB di tipo N e dal design avanzato del circuito, il modulo raggiunge una potenza in uscita maggiore rispetto ai moduli solari convenzionali. Le sue eccellenti prestazioni in condizioni di scarsa illuminazione garantiscono una produzione di energia costante in ambienti poco illuminati, mentre la produzione precisa garantisce un'efficienza stabile nel tempo.

Installazione flessibile e compatibilità

Leggero e compatto, il modulo è facile da maneggiare e installare, riducendo i tempi di installazione e i costi di manodopera. Supporta sia l'installazione orizzontale che verticale, con connettori compatibili MC4 che garantiscono una perfetta integrazione con i sistemi solari esistenti, migliorandone l'adattabilità alle diverse esigenze del progetto.

Usi tipici

Installazioni residenziali su tetto

Perfetto per le case con spazio limitato sul tetto, le dimensioni compatte del modulo Mono 48 Cell consentono un facile montaggio su vari tipi di tetto. Fornisce energia efficiente per soddisfare la domanda energetica delle famiglie, aiutando i proprietari di case a ridurre le bollette elettriche e ad abbracciare le energie rinnovabili.

Tetti degli edifici commerciali

Adatto per edifici commerciali di piccole e medie dimensioni, come uffici, negozi al dettaglio e magazzini. L'efficiente generazione di energia e la facilità di installazione del modulo lo rendono una scelta economicamente vantaggiosa per le aziende che desiderano compensare il proprio consumo energetico e ridurre le emissioni di carbonio.

Sistemi solari portatili

Ideale per esigenze energetiche temporanee o mobili, come cantieri edili, eventi all'aperto e camper. Il suo design leggero e la struttura resistente lo rendono facile da trasportare e configurare, fornendo energia in movimento per strumenti, illuminazione e altre attrezzature essenziali.

Specifiche di progettazione

Caratteristiche materiali e strutturali

Dotato di vetro temperato con rivestimento antiriflesso da 3,2 mm sulla parte anteriore, che garantisce un'elevata trasmissione della luce e resistenza ai graffi.

Presenta un robusto telaio in lega di alluminio che fornisce stabilità strutturale e supporta un facile montaggio su varie superfici.

Incorpora una scatola di giunzione con grado di protezione IP68 per proteggere i componenti elettrici interni da acqua e polvere, garantendo un funzionamento affidabile in ambienti difficili.

Dettagli elettrici e di installazione

Viene fornito con 4mm² cavi in ​​lunghezze personalizzate per installazione orizzontale e verticale, migliorando la flessibilità durante l'installazione.

Utilizza connettori compatibili MC4 per collegamenti elettrici sicuri e standardizzati, semplificando l'integrazione con inverter solari e altri componenti del sistema.

Progettato con una tensione di sistema massima conforme agli standard internazionali, garantendo una trasmissione di energia sicura ed efficiente.

Diagrammi meccanici

Diagrammi meccanici	Sezione trasversale del telaio AA	Sezione trasversale del telaio BB

Specifiche

Peso	21kg
Dimensioni	1722 mm*1134 mm*30 mm
Dimensioni delle celle	182*182 mm
Quantità di celle	54*2 pezzi
Tensione massima del sistema	1500 V
Scatola di giunzione	IP68
Vetro frontale	3,2 mm, rivestimento antiriflesso ad alta trasmissione, ferro basso, vetro temperato
Telaio	Lega di alluminio
Cavo	4mm², N 1100mm/P 1100mm per installazione orizzontale 4mm 2, N 300mm/P 300mm per installazione verticale
Connettore	Compatibile con MC4

Parametri elettrici a Stc

Energia	430 W	435 W	440W	445 W	450W
Tensione a circuito aperto	38,57 V	38,72 V	38,87 V	39,02 V	39,17 V
Corrente di cortocircuito	14.09A	14.18A	14.27A	14.36A	14.44A
Tensione di alimentazione massima	31,76 V	31,89 V	32,05 V	32,20 V	32,35 V
Corrente di potenza massima	13.54A	13.64A	13.73A	13.82A	13.91A
Efficienza del modulo	22,02%	22,28%	22,53%	22,79%	23,04%

In condizioni di test standard (STC) di irraggiamento di 1000 W/m ², spettro AM 1,5 e temperatura della cella di 25 ℃.

Parametri Elettrici A Nmot

Energia	324W	327W	331W	335 W	339 W
Tensione a circuito aperto	36,63 V	36,78 V	36,93 V	37,08 V	37,23 V
Corrente di cortocircuito	11.36A	11.38A	11.45A	11.52A	11,58A
Tensione di alimentazione massima	29,65 V	29,78 V	29,93 V	30,08 V	30,24 V
Corrente di potenza massima	10.93A	10,98 A	11.06A	11.14A	11.21A

Alla temperatura operativa nominale del modulo (NMOT), irraggiamento di 800 W/m ², spettro AM 1,5, temperatura ambiente 20 ℃, velocità del vento 1 m/s.

Caratteristiche della temperatura

NMOT	41±3°C	Coefficiente di temperatura dell'ISC	+0,046%/°C
Coefficiente di temperatura dei COV	-0,25%/°C	Coefficiente di temperatura di Pmax	-0,30%/°C

Configurazione dell'imballaggio

Moduli/Pallet	37 pezzi	Moduli/Contenitore da 40'	962 pezzi
Descrizione dell'imballaggio	26 pallet, totale=(37+37)x13=962 pezzi

Caratteristiche

LC-48M-182*182-ND	LC-48M-182*182-ND

Voto massimo

Tolleranza di uscita	0~+5 W
Temperatura operativa	-40°C~+85°C
Carico di vento/Carico di neve	2400 pa/5400 pa
Corrente del fusibile	25A

Domande frequenti

Quali vantaggi offre il design a doppio vetro?

Il design a doppio vetro migliora la durata del modulo fornendo una protezione a doppio strato contro urti, umidità e radiazioni UV. Migliora inoltre la dissipazione del calore, riducendo la temperatura operativa del modulo e mantenendo un'efficienza più elevata durante la stagione calda.

Il modulo può resistere a forti nevicate o forti venti?

Sì, il modulo ha superato rigorosi test di carico meccanico, comprese le valutazioni del carico del vento e del carico della neve. Il suo telaio robusto e la struttura robusta gli consentono di resistere a condizioni meteorologiche estreme, garantendo prestazioni stabili anche in regioni con forti nevicate o forti venti.

Il modulo Mono 48 Cell è compatibile con gli inverter solari residenziali?

Assolutamente sì, il modulo utilizza connettori compatibili MC4, che sono standard nel settore solare. Ciò garantisce la compatibilità con la maggior parte degli inverter solari residenziali, consentendo una facile integrazione in sistemi solari residenziali esistenti o nuovi.

Qual è la durata prevista di questo modulo?

Grazie ai materiali di alta qualità e al design robusto, il modulo ha una lunga durata prevista. Supportato da certificazioni internazionali di prodotto, mantiene prestazioni stabili per molti anni, rendendolo un investimento affidabile a lungo termine per progetti di energia rinnovabile.
