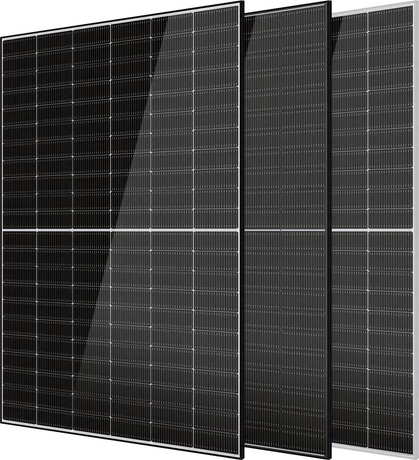

Двусторонний солнечный модуль с двойным стеклом и одинарное стекло

Быстрое внедрение двусторонней технологии фундаментально изменило моделирование доходности для коммунальных и коммерческих солнечных проектов, введя сложные структурные решения, касающиеся инкапсуляции модулей. Команды по закупкам, проектировщики систем и монтажники в жилых домах часто путают механизмы выработки электроэнергии с физическими герметизирующими конструкциями. Выбор неправильной архитектуры приводит к нарушениям нагрузки на крышу, ускоренной деградации или снижению нормированной стоимости энергии.

Чтобы максимизировать окупаемость проекта, покупатели должны оценить структурную целостность, профили деградации, компромисс по весу и реалии установки модулей прозрачной задней панели с двойным стеклом по сравнению с модулями с одинарным стеклом. Понимание этих существенных различий обеспечивает долгосрочную производительность активов и структурную безопасность в различных средах развертывания. Вам необходимо согласовать физическую конструкцию панели с конкретными экологическими и механическими нагрузками на вашем объекте.

• Механизм против структуры: двусторонность диктует выработку энергии с обеих сторон клетки; двойное и одинарное стекло относятся исключительно к защитным материалам, инкапсулирующим эти ячейки.

• Долговечность и вес. Двусторонний солнечный модуль с двойным стеклом обеспечивает превосходную устойчивость к влаге, микротрещинам и огню (класс А), но обычно весит на 15–25 % больше, чем аналог с одинарным стеклом.

• Деградация и срок службы. Архитектуры с двойным стеклом обычно характеризуются более низкими темпами ежегодной деградации и более длительными гарантиями производительности (до 30 лет) благодаря устранению проницаемых полимерных задних листов.

• Согласование применения: Модули с прозрачной задней панелью из одинарного стекла идеально подходят для крыш коммерческих и жилых домов с ограниченным весом, а солнечная панель с двойным стеклом является отраслевым стандартом для наземных проектов коммунального хозяйства и суровых условий.

Уточнение терминологии: двусторонность против инкапсуляции

Неправильное понимание спецификаций модулей приводит к неточным прогнозам урожайности и ошибкам в проектировании конструкций. Заинтересованные стороны проекта часто предполагают, что любая панель, генерирующая электроэнергию с обеих сторон, по своей сути должна иметь стеклянный задний слой. Это предположение игнорирует четкую эволюцию механизмов фотоэлектрических элементов по сравнению с конструкцией физических панелей, что приводит к упущениям на этапе закупок. Мы постоянно наблюдаем это на местах, когда монтажное оборудование поставляется несоответствующим типу рамы панели.

Определение Двусторонний солнечный модуль начинается с активного кремния. Двусторонние ячейки оснащены специализированными задними контактами, которые позволяют им улавливать прямой солнечный свет спереди и отраженный свет, известный как альбедо, сзади. Этот активный кремний требует физической защиты от элементов окружающей среды, чтобы надежно функционировать в течение десятилетий в полевых условиях. Сами ячейки не определяют внешнюю оболочку.

Конструкция из одиночного стекла с использованием прозрачного заднего листа представляет собой один из методов герметизации. Эта архитектура сочетает в себе стандартное закаленное переднее стекло толщиной 3,2 мм и устойчивую к ультрафиолетовому излучению прозрачную полимерную заднюю панель. Прозрачный полимер позволяет отраженному свету достигать задней части двусторонних ячеек, сохраняя при этом общий вес модуля сопоставимым с традиционными односторонними панелями. Монтажники предпочитают это для крепления на крыше, где важен каждый фунт на квадратный фут.

В конструкции с двойным стеклом используется другой подход. В этой архитектуре используются два слоя термоупрочненного стекла, обычно толщиной от 1,6 до 2,0 мм каждый, между которыми расположены солнечные элементы. Задний слой стекла полностью заменяет полимерный задний лист, обеспечивая жесткий, непроницаемый барьер от воздействия окружающей среды. Это вариант для тяжелых условий эксплуатации для наземных креплений и систем слежения.

Устранение распространённых путаниц на рынке требует отделения технологии сотовой связи от инкапсуляции. Во-первых, «двойное стекло» не означает два слоя стекла на лицевой стороне; это строго относится к одному переднему слою и одному заднему слою. Во-вторых, панель может быть двусторонней, но при этом не иметь двойного стекла, как это видно на примере прозрачной задней панели. И наоборот, производители производят односторонние панели с двойным стеклом, предназначенные исключительно для обеспечения максимальной долговечности в суровых условиях, где заднее стекло непрозрачно.

Для дальнейшего разъяснения давайте посмотрим на конкретные слои материала. Стандартный модуль с одним стеклом состоит из стекла, герметика из этиленвинилацетата, ячеек, этиленвинилацетата и полимерного заднего листа. Модуль с двойным стеклом объединяет стекло, герметик POE или EVA, элементы POE или EVA и второй лист стекла. Этот задний стеклянный лист меняет весь механический профиль устройства.

Техническая архитектура и материаловедение

Оценка материалов для инкапсуляции требует понимания того, как они напрямую влияют на долгосрочную жизнеспособность клеток. Физические свойства стекла и полимера определяют, как модуль выдерживает влагу, тепло и механические нагрузки в течение 25–30 лет срока службы. Полевые данные неизменно показывают, что внешняя оболочка выходит из строя задолго до того, как деградирует кремний.

Выбор толщины стекла является основным инженерным соображением. В модулях с двойным стеклом используются более тонкие стеклянные листы, обычно 1,6 мм или 2,0 мм, по сравнению со стандартным листом толщиной 3,2 мм, используемым в модулях с одинарным стеклом. Такое уменьшение толщины отдельных листов позволяет снизить общий вес, сохраняя при этом структурную жесткость, необходимую для защиты внутренних кремниевых элементов от динамических нагрузок. Вы не можете просто соединить два листа толщиной 3,2 мм; панель будет слишком тяжелой для стандартных монтажных направляющих.

Устойчивость к проникновению влаги и потенциальной деградации (PID) в значительной степени благоприятствует конструкции из стекла. Непроницаемость стекла практически исключает проникновение влаги в сердцевину модуля. Напротив, дышащие полимерные нижние листы со временем позволяют проникать следам паров влаги. Блокируя влагу, архитектура с двойным стеклом значительно снижает риск PID, обеспечивая более стабильную выходную мощность на протяжении всего срока службы системы. Это особенно актуально во влажных прибрежных регионах.

Термоциклирование и рассеивание тепла представляют собой еще одно расхождение. Стекло и полимеры расширяются и сжимаются с разной скоростью под воздействием колебаний температуры. Модули с одинарным стеклом испытывают асимметричное тепловое расширение, которое создает нагрузку на внутренние компоненты. Симметрия с двойным стеклом обеспечивает равномерное расширение обеих сторон модуля, снижая термическую нагрузку на внутренние шины, паяные соединения и сами кремниевые пластины. Такое симметричное расширение предотвращает микродеформацию, которая со временем разрывает соединения ячеек.

Преимущество двустороннего солнечного модуля N-типа идеально сочетается с прочной герметизацией. Ведущие производители преимущественно сочетают элементы TOPCon или HJT N-типа с конструкциями с двойным стеклом. Эта комбинация максимизирует более высокий коэффициент двусторонности клеток N-типа, одновременно защищая их от влаги. Превосходный профиль деградации кремния N-типа, характеризующийся более низкой деградацией, вызванной светом (LID) и деградацией, вызванной светом и повышенной температурой (LeTID), лучше всего сохраняется в высокостабильной среде с двойным стеклом, чтобы обеспечить долгосрочный потенциал выхода.

При выборе модулей для большого массива также имеет значение материал герметика между стеклом и ячейками. Полиолефиновый эластомер (POE) часто используется в установках с двойным стеклом вместо стандартного этиленвинилацетата (EVA). POE обеспечивает лучшее объемное сопротивление и более низкую скорость прохождения водяного пара, что дополнительно защищает модуль от PID. Это обновление материаловедения является прямым ответом на расширенную 30-летнюю гарантию, ожидаемую для изделий из стекла.

Структурная целостность и экологическая устойчивость

Оценка физической устойчивости к стрессовым факторам окружающей среды, специфичным для конкретного участка, определяет, какой метод инкапсуляции выдержит местные условия. Модули должны выдерживать десятилетия ветра, снега, химического воздействия и потенциального воздействия без ущерба для внутренней электрической целостности. Панель, которая выглядит хорошо по техническим характеристикам, может легко выйти из строя под сильной снеговой нагрузкой, если толщина рамы и стекла недостаточна.

Механическая нагрузка на снег и ветер различается в зависимости от конструкции. Оценка прочности на изгиб листа толщиной 2,0+2,0 мм. Солнечная панель с двойным стеклом по сравнению с панелью с одинарным стеклом толщиной 3,2 мм демонстрирует различное поведение в условиях стресса. Хотя модули с двойным стеклом обеспечивают превосходную общую жесткость, неправильный монтаж может привести к микротрещинам при тяжелых динамических нагрузках, если более тонкие стеклянные листы прогибаются за пределы допуска. Правильный зажим и поддержка рельсов необходимы для повышения их структурной прочности. Вы должны точно соблюдать зоны зажима, указанные производителем.

Рейтинги пожарной безопасности обеспечивают четкое различие между двумя архитектурами. Модули с двойным стеклом по своей сути достигают класса огнестойкости А, поскольку как передняя, ​​так и задняя поверхности выполнены из негорючего стекла. Модули с одинарным стеклом, в которых используются полимерные задние листы, обычно достигают класса C. Для проектов в пожароопасных районах или на объектах со строгими строительными нормами негорючий характер конструкции из стекла и стекла является решающим фактором. Для систем, установленных на крыше коммерческих зданий, часто требуется класс А для соответствия требованиям страхования.

Экстремальные погодные условия подчеркивают химическую инертность стекла. Прибрежные проекты сталкиваются с постоянным соляным туманом, а сельскохозяйственные объекты подвергаются воздействию высоких концентраций аммиака. Полимерные нижние листы могут разрушаться, желтеть или становиться хрупкими под постоянным химическим воздействием. Стекло полностью не подвержено влиянию солевого тумана и аммиака, что делает герметизацию с двойным стеклом предпочтительным выбором для таких суровых условий эксплуатации. Кроме того, хотя переднее стекло тоньше, двухслойная конструкция обеспечивает значительную устойчивость к воздействию града при наличии надлежащей сертификации.

Чтобы наглядно проиллюстрировать различия, рассмотрим следующее сравнение физических характеристик и характеристик производительности двух архитектур:

Реалии реализации и компромиссы при установке

Преобразование спецификаций модулей в логистику на местах, затраты на рабочую силу и масштаб проекта — вот где теоретические преимущества встречаются с практическими ограничениями. Физические характеристики выбранного модуля напрямую влияют на монтажное оборудование, скорость установки и требования к проектированию конструкции. Вы не можете игнорировать физический урон, который наносят бригаде монтажников более тяжелые панели.

Весовой коэффициент и структурные ограничения представляют собой наиболее серьезное препятствие при установке. Модули с двойным стеклом имеют заметное снижение веса, часто их вес составляет 28 кг и более по сравнению с диапазоном от 22 до 24 кг, типичным для панелей с одинарным стеклом. Эта возросшая масса имеет глубокие структурные последствия для различных типов проектов. Несколько дополнительных килограммов на панель составляют тонны дополнительной собственной нагрузки на большой массив.

При планировании физического развертывания конкретные категории проектов сталкиваются с уникальными проблемами:

• Массивы солнечных модулей коммунальных предприятий должны учитывать дополнительный вес одноосных трекеров. Более тяжелые модули требуют надежных следящих двигателей, модернизированных подшипников и тщательного рассмотрения затенения торсионной трубки. Расположение распределительной коробки на задней стороне также должно быть совмещено с монтажными направляющими, чтобы не препятствовать двустороннему выходу.

• Коммерческие и промышленные крыши часто сталкиваются со строгими ограничениями по собственной нагрузке. Дополнительный вес панелей с двойным остеклением может превысить несущую способность конструкции крыши или потребовать чрезмерного балласта, что делает модули с прозрачным задним стеклом более жизнеспособным вариантом.

• Скатные крыши жилых домов создают проблемы с эксплуатацией. Подъем и маневрирование более тяжелых панелей с двойным стеклом на крутых уклонах увеличивает утомляемость монтажника и повышает риск безопасности. Структурное усиление также может потребоваться для соответствия местным строительным нормам.

Реалии обращения, крепления и труда диктуют темп установки. Установка более тяжелых модулей обычно требует больше трудозатрат и осторожного обращения во избежание поломок. Специальные монтажные зажимы, часто требующие резиновых прокладок, необходимы для предотвращения растрескивания кромок безрамных или тонких модулей с двойным стеклом. Монтажники должны строго соблюдать требования производителя к моменту затяжки, чтобы избежать разрушения под напряжением в точках крепления.

Чтобы обеспечить успешное развертывание более тяжелых модулей с двойным стеклом, руководителям объектов следует соблюдать строгую последовательность действий:

1. Уточните у лицензированного инженера конструктивную прочность монтажной системы или конструкции крыши, принимая во внимание удельный вес модулей двойного стекла.

2. Приобретите монтажные зажимы, специально рассчитанные на толщину рамы выбранных модулей, и убедитесь, что они включают в себя необходимые резиновые прокладки из EPDM.

3. Откалибруйте все динамометрические ключи на месте в соответствии с точными спецификациями, указанными производителем модуля, чтобы предотвратить чрезмерную затяжку и последующее разрушение стекла.

4. Отрегулируйте программное обеспечение управления трекером, если это применимо, с учетом увеличенной массы и измененных параметров укладки ветром более тяжелой группы.

5. Внедрите политику подъема двумя людьми для всех модулей, вес которых превышает 25 кг, чтобы снизить утомляемость установщиков и снизить риск падения панелей.

Финансовое моделирование: затраты и долгосрочная рентабельность инвестиций

Выход за рамки стоимости за ватт для оценки общей стоимости жизненного цикла имеет важное значение для точного финансового моделирования. Первоначальная закупочная цена является лишь одним из компонентов общих финансовых показателей проекта в течение 30-летнего операционного горизонта. Вам необходимо точно смоделировать кривую деградации, чтобы увидеть реальную отдачу.

Между двумя архитектурами существуют различия в первоначальных капитальных затратах. Проанализируйте разницу в производственных затратах между модулями с двойным стеклом и прозрачными задними панелями, принимая во внимание текущие реалии цепочки поставок. Для модулей с двойным стеклом требуется специальная спецификация материалов, в которых часто используются герметики POE вместо стандартного EVA для предотвращения PID и расслоения. Эта специализированная спецификация в сочетании со стоимостью второго листа стекла и более тяжелых алюминиевых рам обычно приводит к несколько более высоким первоначальным затратам на закупку.

Гарантийные последствия сильно влияют на долгосрочные финансовые прогнозы. На модули с одинарным стеклом обычно предоставляется стандартная 25-летняя гарантия линейной производительности. Напротив, устойчивый характер Двусторонний солнечный модуль с двойным стеклом позволяет производителям предоставлять 30-летнюю гарантию производительности. Расчет финансовых последствий ежегодного темпа деградации 0,4% по сравнению с темпом деградации 0,45% или выше за три десятилетия показывает существенную разницу в общем объеме выработки энергии. Эти полпроцента значительно увеличиваются за тридцать лет.

Влияние LCOE для коммерческих и жилых проектов требует комплексной структуры принятия решений. Разработчики проекта должны сопоставить более высокие первоначальные затраты и потенциальное увеличение трудоемкости установки двойного стекла с увеличенным сроком службы и снижением риска замены. В средах, где полимерные задние листы склонны к преждевременному выходу из строя, более высокие первоначальные инвестиции в конструкцию с двойным стеклом быстро окупаются за счет отсутствия дорогостоящей замены модулей в середине срока службы. Вы тратите больше в первый день, чтобы обеспечить надежную генерацию электроэнергии в десять тысяч дней.

Заключение

Ни одна из архитектур не является универсально превосходящей; выбор строго зависит от структурных ограничений, географического воздействия на окружающую среду и масштаба проекта. Выбор правильного метода инкапсуляции требует согласования физических свойств модуля с конкретными требованиями места установки.

Выбирайте модули с прозрачным задним стеклом для коммерческих или жилых крыш с ограниченным весом, а также для проектов, требующих меньших первоначальных затрат на рабочую силу. Их меньший вес упрощает обращение и снижает требования к нагрузке на конструкцию. Выбирайте двусторонний солнечный модуль с двойным стеклом для наземного монтажа, систем слежения коммунального масштаба, сред с высоким альбедо, таких как снег или белые мембраны, а также зон с экстремальными погодными условиями, где химическое воздействие или проникновение влаги представляют значительную угрозу.

1. Проконсультируйтесь с авторитетным коммерческого поставщика солнечных панелей для получения отчетов о платежеспособности и проверки доступности модуля.

2. Запросите моделирование урожайности для конкретного участка с помощью таких инструментов, как PVSyst, для моделирования точного альбедо и потенциала генерации на обратной стороне.

3. Привлекайте инженеров-строителей на раннем этапе проектирования для проверки монтажных возможностей, собственных нагрузок и номинальных ветровых нагрузок, прежде чем принимать окончательное решение о закупках.

4. Проверьте характеристики монтажного оборудования, чтобы обеспечить совместимость с толщиной рамы и требованиями к зажиму выбранных вами модулей.

Часто задаваемые вопросы

Вопрос: Солнечные панели с двойным стеклом тяжелее, чем панели с одинарным стеклом?

О: Да, панели с двойным стеклом обычно на 15–25 % тяжелее, чем их аналоги с одинарным стеклом. Такое увеличение веса происходит потому, что легкий полимерный задний лист заменен плотным слоем термоупрочненного стекла, что добавляет несколько килограммов к общему весу модуля.

Вопрос: Существуют ли двусторонние панели из одиночного стекла?

О: Да, в двусторонних панелях из одинарного стекла используется прозрачный полимерный задний лист вместо непрозрачного. Такая конструкция позволяет отраженному свету достигать задней части двусторонних ячеек, сохраняя при этом модуль легче и проще в обращении, чем версия с двойным стеклом.

Вопрос: Какова стандартная толщина стекла на солнечной панели с двойным стеклом?

Ответ: В панелях из двойного стекла обычно используются два листа термоупрочненного стекла толщиной 1,6 мм или 2,0 мм. Это переход от одного листа толщиной 3,2 мм, который используется в традиционных панелях, и позволяет сбалансировать потребность в структурной жесткости с общим контролем веса.

Вопрос: Является ли двусторонний солнечный модуль N-типа лучше, чем P-типа?

Ответ: Модули N-типа обычно обеспечивают превосходную производительность благодаря более высокому коэффициенту двусторонности, меньшей деградации, вызванной светом, и лучшей эффективности при слабом освещении. Эти характеристики приводят к более высокому общему выходу энергии в течение всего срока службы системы по сравнению со старой технологией P-типа.

Вопрос: Почему стоит выбрать двусторонний солнечный модуль с двойным стеклом вместо одностороннего модуля?

Ответ: Двусторонний модуль улавливает отраженный свет на своей задней стороне, обеспечивая прирост выработки энергии на 5–20 % в зависимости от альбедо объекта и высоты установки. Конструкция с двойным стеклом гарантирует, что активная задняя сторона полностью защищена от влаги и воздействия окружающей среды.

Вопрос: Действительно ли двойные стеклянные панели противостоят граду лучше, чем одинарные?

О: Хотя двойное стекло обеспечивает превосходную общую жесткость, переднее стекло тоньше. Крайне важно проверить в технических характеристиках конкретные показатели воздействия града, такие как устойчивость к ледяным шарикам диаметром 25 или 35 мм, чтобы обеспечить адекватную защиту для вашего региона.

Вопрос: Могу ли я установить солнечные панели с двойным остеклением на стандартной крыше жилого дома?

Ответ: Да, но это требует тщательной оценки. Повышенный вес требует проверки конструкции, чтобы убедиться, что крыша может выдержать собственную нагрузку. Монтажники также сталкиваются с ограничениями в обращении из-за более тяжелых панелей на наклонных поверхностях.
