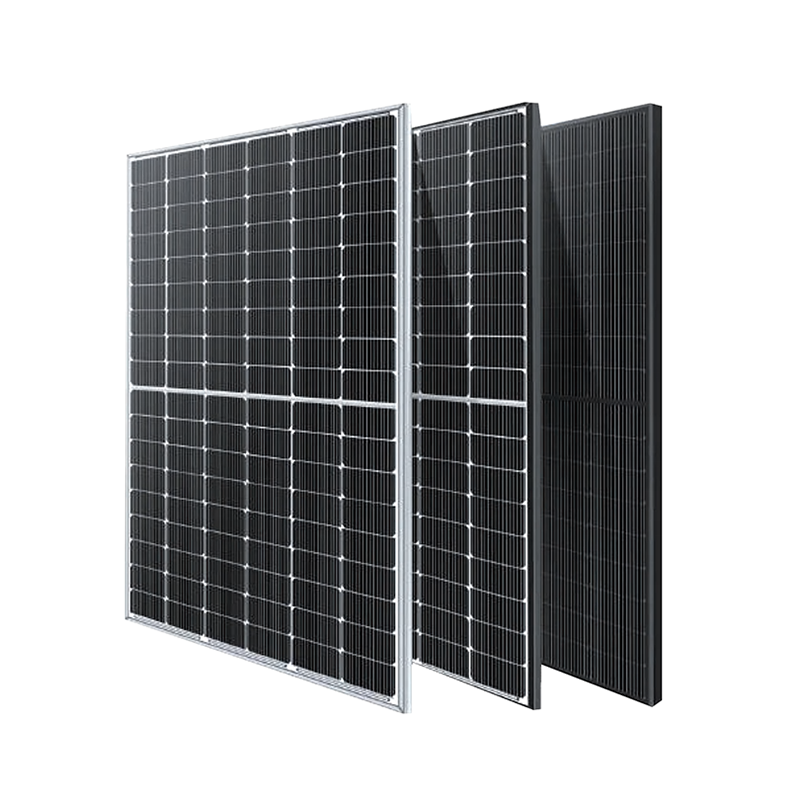

Módulo solar de vidrio dual bifacial frente a vidrio simple

La rápida adopción de la tecnología bifacial ha cambiado fundamentalmente el modelado de rendimiento para proyectos solares comerciales y de servicios públicos, introduciendo decisiones estructurales complejas con respecto a la encapsulación de módulos. Los equipos de adquisiciones, los diseñadores de sistemas y los instaladores residenciales con frecuencia combinan mecanismos de generación de energía con estructuras de encapsulación física. Elegir la arquitectura incorrecta conduce a fallas por carga en el techo, degradación acelerada o un costo nivelado de energía comprometido.

Para maximizar el retorno de la inversión del proyecto, los compradores deben evaluar la integridad estructural, los perfiles de degradación, las compensaciones de peso y las realidades de instalación de los módulos de lámina posterior transparente de vidrio doble versus de vidrio simple. Comprender estas diferencias materiales garantiza el rendimiento de los activos a largo plazo y la seguridad estructural en diversos entornos de implementación. Debe hacer coincidir la construcción física del panel con las tensiones ambientales y mecánicas específicas de su sitio.

• Mecanismo versus estructura: la bifacialidad dicta la generación de energía desde ambos lados de la célula; Vidrio doble y vidrio simple se refieren estrictamente a los materiales protectores que encapsulan esas células.

• Durabilidad frente a peso: un módulo solar bifacial de doble vidrio ofrece una resistencia superior a la humedad, las microfisuras y el fuego (Clase A), pero normalmente pesa entre un 15 y un 25 % más que su contraparte de un solo vidrio.

• Degradación y vida útil: las arquitecturas de doble vidrio generalmente cuentan con tasas de degradación anual más bajas y garantías de rendimiento más largas (hasta 30 años) debido a la eliminación de láminas traseras de polímero permeables.

• Alineación de aplicaciones: Los módulos de lámina posterior transparente de un solo vidrio son ideales para techos comerciales y residenciales con restricciones de peso, mientras que un panel solar de vidrio doble es el estándar de la industria para proyectos a escala de servicios públicos montados en el suelo y entornos hostiles.

Aclarando la terminología: bifacialidad versus encapsulación

La mala comprensión de las hojas de especificaciones de los módulos conduce a proyecciones de rendimiento inexactas y errores de ingeniería estructural. Las partes interesadas del proyecto a menudo asumen que cualquier panel que genere energía desde ambos lados debe contar inherentemente con una capa trasera de vidrio. Esta suposición ignora la distinta evolución de los mecanismos de las células fotovoltaicas frente a la construcción de paneles físicos, lo que genera descuidos durante la fase de adquisición. Vemos esto constantemente en el campo cuando el hardware de montaje llega no coincidente con el tipo de marco del panel.

Definiendo el El módulo solar bifacial comienza con el silicio activo. Las células bifaciales están diseñadas con contactos traseros especializados que les permiten capturar la luz solar directa en el frente y la luz reflejada, conocida como albedo, en la parte trasera. Este silicio activo requiere protección física contra elementos ambientales para funcionar de manera confiable durante décadas en el campo. Las celdas en sí no dictan la carcasa exterior.

La construcción de un solo vidrio que utiliza una lámina posterior transparente representa un método de encapsulación. Esta arquitectura combina un vidrio frontal templado estándar de 3,2 mm con una lámina posterior de polímero transparente resistente a los rayos UV. El polímero transparente permite que la luz reflejada llegue a la parte posterior de las celdas bifaciales mientras mantiene el peso total del módulo comparable al de los paneles monofaciales tradicionales. Los instaladores prefieren esto para montajes en techos donde cada libra por pie cuadrado importa.

La construcción de doble vidrio adopta un enfoque diferente. Esta arquitectura utiliza dos capas de vidrio termoendurecido, que suelen oscilar entre 1,6 mm y 2,0 mm cada una, intercalando las células solares en el medio. La capa de vidrio trasera reemplaza completamente la lámina posterior de polímero, proporcionando una barrera rígida e impermeable contra la degradación ambiental. Esta es la opción de servicio pesado para montajes en tierra y sistemas de seguimiento.

Para abordar las confusiones comunes del mercado es necesario separar la tecnología celular de la encapsulación. En primer lugar, 'doble vidrio' no significa dos capas de vidrio en la cara frontal; se refiere estrictamente a una capa frontal y una capa trasera. En segundo lugar, un panel puede ser bifacial sin tener doble vidrio, como se ve en los diseños de lámina posterior transparente. Por el contrario, los fabricantes producen paneles monofaciales de doble vidrio diseñados exclusivamente para una durabilidad extrema en entornos hostiles, donde el vidrio trasero es opaco.

Para aclarar más, veamos las capas de material específicas. Un módulo estándar de un solo vidrio apila vidrio, encapsulante de EVA, celdas, EVA y una lámina posterior de polímero. Un módulo de doble vidrio apila vidrio, encapsulante POE o EVA, celdas, POE o EVA y una segunda hoja de vidrio. Esa hoja de cristal trasera cambia todo el perfil mecánico de la unidad.

Arquitectura Técnica y Ciencia de Materiales

La evaluación de los materiales de encapsulación requiere comprender cómo impactan directamente en la viabilidad celular a largo plazo. Las propiedades físicas del vidrio frente al polímero dictan cómo un módulo maneja la humedad, el calor y la tensión mecánica durante una vida útil operativa de 25 a 30 años. Los datos de campo muestran consistentemente que la envoltura exterior falla mucho antes de que el silicio se degrade.

La compensación del espesor del vidrio es una consideración primaria de ingeniería. Los módulos de vidrio doble utilizan láminas de vidrio más delgadas, generalmente de 1,6 mm o 2,0 mm, en comparación con la lámina estándar de 3,2 mm utilizada en los módulos de vidrio simple. Esta reducción en el espesor de la lámina individual gestiona la penalización de peso general al tiempo que mantiene la rigidez estructural necesaria para proteger las celdas internas de silicio de las cargas dinámicas. No se pueden simplemente juntar dos hojas de 3,2 mm; el panel sería demasiado pesado para los rieles de montaje estándar.

La resistencia al ingreso de humedad y a la degradación potencial inducida (PID) favorece fuertemente la construcción vidrio-vidrio. La naturaleza impermeable del vidrio prácticamente elimina la penetración de humedad en el núcleo del módulo. Por el contrario, las láminas posteriores de polímero transpirable permiten que con el tiempo entren trazas de vapor de humedad. Al bloquear la humedad, las arquitecturas de doble vidrio reducen significativamente el riesgo de PID, lo que garantiza una salida de energía más estable durante toda la vida útil del sistema. Esto es particularmente relevante en las regiones costeras húmedas.

Los ciclos térmicos y la disipación de calor presentan otra divergencia. El vidrio y los polímeros se expanden y contraen a diferentes velocidades cuando se exponen a fluctuaciones de temperatura. Los módulos de vidrio único experimentan una expansión térmica asimétrica, lo que tensiona los componentes internos. La simetría de doble vidrio garantiza que ambos lados del módulo se expandan uniformemente, lo que reduce la tensión térmica en las barras colectoras internas, las uniones de soldadura y las propias obleas de silicio. Esta expansión simétrica evita la microdeformación que corta las conexiones celulares con el tiempo.

El La ventaja del módulo solar bifacial tipo N se combina perfectamente con una encapsulación robusta. Los principales fabricantes combinan predominantemente células TOPCon o HJT de tipo N con estructuras de doble vidrio. Esta combinación maximiza el factor de bifacialidad más alto de las células tipo N al tiempo que las protege de la humedad. El perfil de degradación superior del silicio tipo N, caracterizado por una menor degradación inducida por la luz (LID) y una degradación inducida por la luz y la temperatura elevada (LeTID), se conserva mejor dentro de un entorno de doble vidrio altamente estable para asegurar un potencial de rendimiento a largo plazo.

Al especificar módulos para una matriz grande, el material encapsulante entre el vidrio y las celdas también importa. El elastómero de poliolefina (POE) se utiliza con frecuencia en configuraciones de doble vidrio en lugar del acetato de etileno y vinilo (EVA) estándar. POE ofrece una mejor resistividad de volumen y tasas de transmisión de vapor de agua más bajas, lo que protege aún más el módulo contra PID. Esta actualización de la ciencia de materiales es una respuesta directa a las garantías extendidas de 30 años que se esperan de los productos de vidrio.

Integridad estructural y resiliencia ambiental

La evaluación de la robustez física frente a factores estresantes ambientales específicos del sitio determina qué método de encapsulación sobrevivirá a las condiciones locales. Los módulos deben resistir décadas de viento, nieve, exposición a productos químicos y posibles impactos sin comprometer la continuidad eléctrica interna. Un panel que se ve bien en una hoja de especificaciones puede fallar fácilmente bajo una fuerte carga de nieve si el marco y el espesor del vidrio son inadecuados.

Las capacidades de carga mecánica para nieve y viento difieren según la construcción. Evaluación de la resistencia a la flexión de 2,0 mm + 2,0 mm Un panel solar de doble vidrio versus un panel de un solo vidrio de 3,2 mm revela comportamientos distintos bajo estrés. Si bien los módulos de doble vidrio ofrecen una excelente rigidez general, un montaje inadecuado puede provocar microfisuras bajo cargas dinámicas pesadas si las láminas de vidrio más delgadas se flexionan más allá de su tolerancia. La sujeción y el soporte del riel adecuados son esenciales para aprovechar su resistencia estructural. Debes seguir las zonas de sujeción exactas del fabricante.

Las clasificaciones de seguridad contra incendios proporcionan una distinción clara entre las dos arquitecturas. Los módulos de doble vidrio alcanzan inherentemente una clasificación contra incendios de Clase A porque tanto la superficie delantera como la trasera son de vidrio no combustible. Los módulos de vidrio simple que utilizan láminas posteriores de polímero generalmente alcanzan clasificaciones de Clase C. Para proyectos en áreas propensas a incendios forestales o instalaciones con códigos de construcción estrictos, la naturaleza no combustible de la construcción de vidrio-vidrio es un factor decisivo. Los sistemas montados en el techo de edificios comerciales a menudo requieren clasificaciones de Clase A para cumplir con los mandatos del seguro.

El rendimiento en condiciones climáticas extremas resalta la inercia química del vidrio. Los proyectos costeros enfrentan una constante niebla salina, mientras que los sitios agrícolas exponen los paneles a altas concentraciones de amoníaco. Las láminas posteriores de polímero pueden degradarse, amarillearse o volverse quebradizas bajo una exposición química continua. El vidrio no se ve afectado en absoluto por la niebla salina y el amoníaco, lo que hace que la encapsulación de doble vidrio sea la opción preferida para estos entornos de implementación hostiles. Además, si bien el vidrio frontal es más delgado, la construcción de doble capa proporciona una resistencia sustancial contra el impacto del granizo cuando está debidamente certificada.

Para ilustrar claramente las diferencias, considere la siguiente comparación de características físicas y de rendimiento entre las dos arquitecturas:

Realidades de implementación y compensaciones de instalación

Al traducir las especificaciones del módulo en logística de campo, costos laborales y escala del proyecto es donde las ventajas teóricas se encuentran con las limitaciones prácticas. Las características físicas del módulo elegido influyen directamente en el hardware de montaje, la velocidad de instalación y los requisitos de ingeniería estructural. No se puede ignorar el costo físico que los paneles más pesados ​​suponen para el equipo de instalación.

El factor de peso y las limitaciones estructurales representan el obstáculo de instalación más importante. Los módulos de doble vidrio conllevan una notable reducción de peso, ya que a menudo pesan 28 kg o más, en comparación con el rango de 22 kg a 24 kg típico de los paneles de un solo vidrio. Este aumento de masa tiene profundas implicaciones estructurales en diferentes tipos de proyectos. Unos pocos kilogramos adicionales por panel suman toneladas de carga muerta adicional en una gran variedad.

Al planificar la implementación física, categorías de proyectos específicos enfrentan desafíos únicos:

• Los conjuntos de módulos solares de servicios públicos deben tener en cuenta el peso adicional de los seguidores de un solo eje. Los módulos más pesados ​​requieren motores de seguimiento robustos, rodamientos mejorados y una cuidadosa consideración del sombreado del tubo de torsión. La ubicación de la caja de conexiones de la parte trasera también debe alinearse con los rieles de montaje para evitar obstruir el rendimiento bifacial.

• Los tejados comerciales e industriales se enfrentan con frecuencia a estrictas restricciones de carga muerta. El peso adicional de los paneles de doble vidrio puede exceder la capacidad estructural del techo o requerir un lastre excesivo, lo que hace que los módulos de lámina posterior transparente de un solo vidrio sean una opción más viable.

• Los techos inclinados residenciales presentan desafíos de manejo. Levantar y maniobrar paneles de doble vidrio más pesados ​​en pendientes pronunciadas aumenta la fatiga del instalador y los riesgos de seguridad. También puede ser necesario reforzar la estructura para cumplir con los códigos de construcción locales.

Las realidades de manipulación, sujeción y mano de obra dictan el ritmo de instalación. La instalación de módulos más pesados ​​generalmente requiere más horas de mano de obra y un manejo cuidadoso para evitar roturas. Se necesitan abrazaderas de montaje específicas, que a menudo requieren juntas de goma, para evitar grietas en los bordes de los módulos de doble vidrio sin marco o con marco delgado. Los instaladores deben cumplir estrictamente con las especificaciones de torsión del fabricante para evitar inducir fracturas por tensión en los puntos de montaje.

Para garantizar una implementación exitosa de módulos de doble vidrio más pesados, los administradores del sitio deben seguir una secuencia operativa estricta:

1. Verifique la capacidad estructural del sistema de montaje o estructura del techo con un ingeniero autorizado, teniendo en cuenta el peso específico de los módulos de doble vidrio.

2. Adquiera abrazaderas de montaje específicamente clasificadas para el grosor del marco de los módulos elegidos, asegurándose de que incluyan las juntas de caucho EPDM requeridas.

3. Calibre todas las llaves dinamométricas en el sitio según las especificaciones exactas proporcionadas por el fabricante del módulo para evitar un ajuste excesivo y la posterior fractura del vidrio.

4. Ajuste el software de control del rastreador, si corresponde, para tener en cuenta el aumento de masa y los parámetros alterados de almacenamiento del viento de la matriz más pesada.

5. Implemente una política de elevación por parte de dos personas para todos los módulos que superen los 25 kg para mitigar la fatiga del instalador y reducir el riesgo de que se caigan los paneles.

Modelado financiero: costo versus retorno de la inversión a largo plazo

Ir más allá del costo por vatio para evaluar el valor total del ciclo de vida es esencial para un modelado financiero preciso. El precio de adquisición inicial es sólo un componente del desempeño financiero general del proyecto durante un horizonte operativo de 30 años. Hay que modelar la curva de degradación con precisión para ver los rendimientos reales.

Existen diferencias iniciales de CAPEX entre las dos arquitecturas. Analice el delta de costos de fabricación entre los módulos de doble vidrio y de lámina posterior transparente teniendo en cuenta las realidades actuales de la cadena de suministro. Los módulos de doble vidrio requieren una lista de materiales especializada y, a menudo, utilizan encapsulantes POE en lugar de EVA estándar para evitar PID y delaminación. Esta lista de materiales especializada, combinada con el costo de una segunda hoja de vidrio y marcos de aluminio más pesados, generalmente resulta en un costo inicial de adquisición ligeramente mayor.

Las implicaciones de la garantía influyen en gran medida en las proyecciones financieras a largo plazo. Los módulos de vidrio simple generalmente ofrecen garantías de rendimiento lineal estándar de 25 años. Por el contrario, la naturaleza robusta de un El módulo solar bifacial de doble vidrio permite a los fabricantes ofrecer garantías de rendimiento de 30 años. Calcular el impacto financiero de una tasa de degradación anual del 0,4% versus una tasa del 0,45% o más durante tres décadas revela una diferencia sustancial en el rendimiento energético total. Ese medio por ciento se acumula significativamente a lo largo de treinta años.

El impacto del LCOE para proyectos comerciales y residenciales requiere un marco de decisión integral. Los desarrolladores de proyectos deben sopesar el mayor costo inicial y el posible aumento de la mano de obra de instalación del vidrio doble con su mayor vida útil y el menor riesgo de reemplazo. En entornos donde las láminas posteriores de polímero son propensas a fallas prematuras, la mayor inversión inicial en la construcción de doble vidrio se amortiza rápidamente al evitar costosos reemplazos de módulos a mitad de vida. Gasta más el primer día para asegurar una generación confiable el día diez mil.

Conclusión

Ninguna arquitectura es universalmente superior; la elección depende estrictamente de las limitaciones estructurales, la exposición ambiental geográfica y la escala del proyecto. Seleccionar el método de encapsulación correcto requiere alinear las propiedades físicas del módulo con las demandas específicas del sitio de instalación.

Elija módulos de lámina posterior transparente de un solo vidrio para techos comerciales o residenciales con peso restringido y proyectos que requieran costos laborales iniciales más bajos. Su peso más ligero simplifica el manejo y reduce los requisitos de carga estructural. Elija un módulo solar bifacial de doble vidrio para montajes en el suelo, sistemas de seguimiento a gran escala, entornos de alto albedo como nieve o membranas blancas y zonas climáticas extremas donde la exposición química o la entrada de humedad representan una amenaza importante.

1. Consulte con un acreditado proveedor comercial de paneles solares para obtener informes de bancabilidad y verificar la disponibilidad del módulo.

2. Solicite simulaciones de rendimiento específicas del sitio utilizando herramientas como PVSyst para modelar el albedo exacto y el potencial de generación trasera.

3. Involucre a ingenieros estructurales al principio de la fase de diseño para verificar las capacidades de montaje, las cargas muertas y las clasificaciones de carga de viento antes de finalizar las decisiones de adquisición.

4. Audite las especificaciones de hardware de montaje para garantizar la compatibilidad con el grosor del marco y los requisitos de sujeción de los módulos seleccionados.

Preguntas frecuentes

P: ¿Son los paneles solares de doble vidrio más pesados ​​que los paneles de vidrio simple?

R: Sí, los paneles de vidrio doble suelen ser entre un 15 % y un 25 % más pesados ​​que sus homólogos de vidrio simple. Este aumento de peso se produce porque la lámina posterior de polímero liviano se reemplaza por una capa densa de vidrio termoendurecido, lo que agrega varios kilogramos al peso total del módulo.

P: ¿Existen paneles bifaciales de vidrio simple?

R: Sí, los paneles bifaciales de vidrio simple utilizan una lámina posterior de polímero transparente en lugar de una opaca. Este diseño permite que la luz reflejada llegue a la parte posterior de las celdas bifaciales y al mismo tiempo mantiene el módulo más liviano y más fácil de manejar que una versión de doble vidrio.

P: ¿Cuál es el grosor del vidrio estándar en un panel solar de doble vidrio?

R: Los paneles de vidrio dobles suelen utilizar dos láminas de vidrio termoendurecido de 1,6 mm o 2,0 mm. Se trata de un cambio con respecto a la hoja única de 3,2 mm que se encuentra en los paneles tradicionales, lo que equilibra la necesidad de rigidez estructural con el control general del peso.

P: ¿Es mejor un módulo solar bifacial tipo N que uno tipo P?

R: Los módulos tipo N generalmente ofrecen un rendimiento superior debido a un factor de bifacialidad más alto, una menor degradación inducida por la luz y una mejor eficiencia con poca luz. Estas características dan como resultado un mayor rendimiento energético general durante la vida útil del sistema en comparación con la tecnología tipo P más antigua.

P: ¿Por qué elegir un módulo solar bifacial de doble vidrio en lugar de un módulo monofacial?

R: Un módulo bifacial captura la luz reflejada en su parte posterior, lo que proporciona un aumento del rendimiento energético del 5 al 20 % dependiendo del albedo del sitio y la altura de montaje. La construcción de doble vidrio garantiza que esta parte trasera activa esté completamente protegida contra la humedad y la degradación ambiental.

P: ¿Los paneles de vidrio dobles resisten mejor el granizo que los de un solo vidrio?

R: Si bien el vidrio doble ofrece una excelente rigidez general, el vidrio frontal es más delgado. Es fundamental verificar las clasificaciones de impacto de granizo específicas en la hoja de especificaciones, como la resistencia a bolas de hielo de 25 mm o 35 mm, para garantizar una protección adecuada para su región.

P: ¿Puedo instalar paneles solares de doble vidrio en un tejado residencial estándar?

R: Sí, pero requiere una evaluación cuidadosa. El aumento de peso requiere una verificación de ingeniería estructural para garantizar que el techo pueda soportar la carga muerta. Los instaladores también enfrentan limitaciones de manejo debido a los paneles más pesados ​​en superficies inclinadas.
