Коррозионностойкий модуль с двойным стеклом, 48 ячеек

Понимание

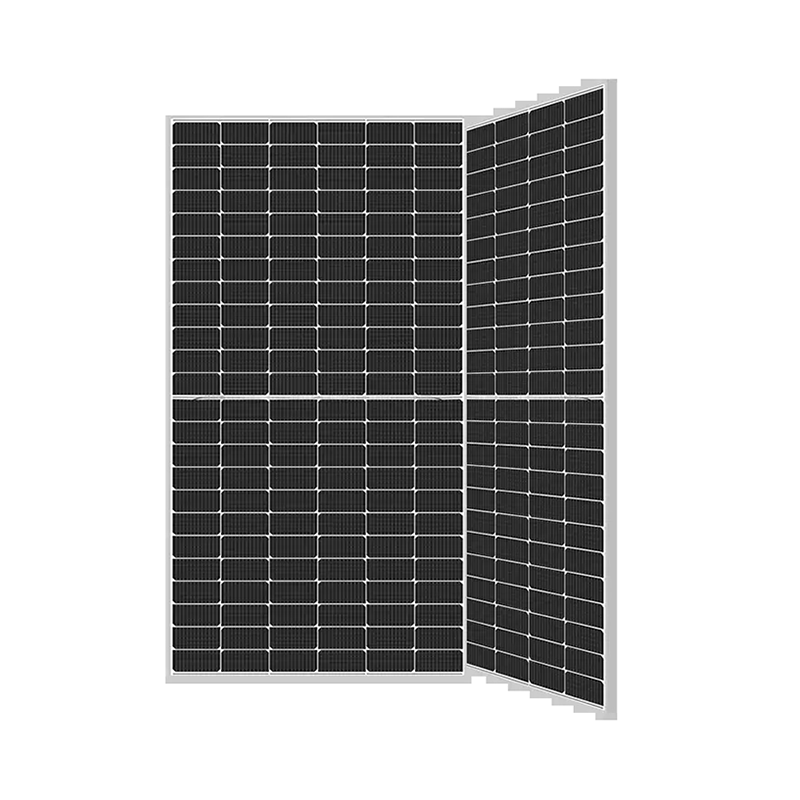

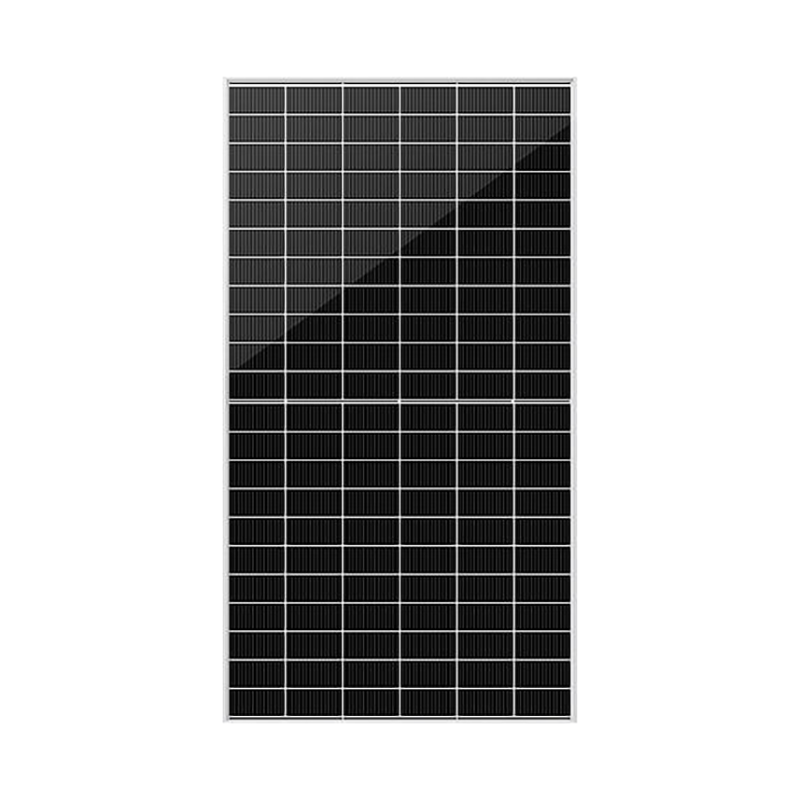

Модуль монокристаллического кремния Mono 48 Cell представляет собой компактное высокоэффективное солнечное решение, созданное с использованием двойного стекла TOPCon N-типа . технологии Разработанный с учетом универсальности, он сочетает в себе монокристаллические кремниевые элементы премиум-класса и конструкцию из двойного стекла, обеспечивающую надежную выходную мощность и исключительную долговечность. Этот модуль подходит для широкого спектра применений: от крыш жилых домов до коммерческих установок. Он сочетает в себе производительность и практичность для современных энергетических потребностей.

Основные преимущества

Повышенная долговечность благодаря конструкции с двойным стеклом

Конструкция из двойного стекла с высококачественными слоями закаленного стекла обеспечивает превосходную защиту от физических повреждений, влаги и загрязнений окружающей среды. Такая конструкция не только продлевает срок службы модуля, но и повышает его устойчивость к коррозии, что делает его идеальным для суровых условий эксплуатации.

Эффективное производство энергии

Модуль, оснащенный ячейкой MBB N-типа и усовершенствованной схемотехникой, обеспечивает более высокую выходную мощность по сравнению с обычными солнечными модулями. Его превосходные характеристики при слабом освещении обеспечивают стабильное производство энергии в темных условиях, а точное производство гарантирует стабильную эффективность с течением времени.

Гибкая установка и совместимость

Легкий и компактный модуль прост в обращении и установке, что сокращает время установки и трудозатраты. Он поддерживает как горизонтальную, так и вертикальную установку благодаря разъемам, совместимым с MC4 , которые обеспечивают плавную интеграцию с существующими солнечными системами, повышая его адаптируемость к различным требованиям проекта.

Типичное использование

Установка на крыше жилого дома

Компактный размер модуля Mono 48 Cell идеально подходит для домов с ограниченным пространством на крыше и позволяет легко устанавливать его на крышах различных типов. Он обеспечивает эффективную электроэнергию для удовлетворения потребностей домохозяйств в энергии, помогая домовладельцам сократить счета за электроэнергию и использовать возобновляемые источники энергии.

Крыши коммерческих зданий

Подходит для коммерческих зданий малого и среднего размера, таких как офисы, розничные магазины и склады. Эффективное производство электроэнергии и простота установки модуля делают его экономически эффективным выбором для предприятий, стремящихся компенсировать потребление энергии и сократить выбросы углекислого газа.

Портативные солнечные системы

Идеально подходит для временных или мобильных потребностей в энергии, таких как строительные площадки, мероприятия на открытом воздухе и автофургоны. Его легкий дизайн и прочная конструкция облегчают транспортировку и установку, обеспечивая питание для инструментов, освещения и другого необходимого оборудования.

Технические характеристики конструкции

Материал и конструктивные особенности

Оснащен закаленным стеклом с антибликовым покрытием толщиной 3,2 мм на передней панели, обеспечивающим высокую светопроницаемость и устойчивость к царапинам.

Имеет прочную раму из алюминиевого сплава , обеспечивающую структурную устойчивость и упрощающую установку на различных поверхностях.

Включает распределительную коробку со степенью защиты IP68 для защиты внутренних электрических компонентов от воды и пыли, обеспечивая надежную работу в суровых условиях.

Детали электрооборудования и установки

Поставляется с 4 мм⊃2; кабели индивидуальной длины для горизонтальной и вертикальной установки, что повышает гибкость при настройке.

Используются разъемы, совместимые с MC4, для безопасных и стандартизированных электрических соединений, упрощающих интеграцию с солнечными инверторами и другими компонентами системы.

Разработан с максимальным напряжением системы, соответствующим международным стандартам, обеспечивающим безопасную и эффективную передачу энергии.

Механические схемы

Механические схемы	Сечение рамы AA	Сечение рамы BB

Технические характеристики

Масса	21 кг
Размеры	1722мм*1134мм*30мм
Размеры ячейки	182*182 мм
Количество ячеек	54*2 шт.
Максимальное напряжение системы	1500В
Распределительная коробка	IP68
Переднее стекло	3,2 мм, антибликовое покрытие, высокая прозрачность, низкое содержание железа, закаленное стекло
Рамка	Алюминиевый сплав
Кабель	4 мм⊃2;, N 1100 мм/P 1100 мм для горизонтальной установки 4 мм 2, N 300 мм/P 300 мм для вертикальной установки
Разъем	Совместимость с MC4

Электрические параметры в СТЦ

Власть	430 Вт	435 Вт	440 Вт	445 Вт	450 Вт
Напряжение разомкнутой цепи	38,57 В	38,72 В	38,87 В	39,02 В	39,17 В
Ток короткого замыкания	14.09А	14.18А	14.27А	14.36А	14.44А
Максимальное напряжение питания	31,76 В	31,89 В	32,05 В	32,20 В	32,35 В
Максимальный ток мощности	13.54А	13,64А	13,73А	13,82А	13.91А
Модуль эффективности	22,02%	22,28%	22,53%	22,79%	23,04%

В стандартных условиях испытаний (STC) при излучении 1000 Вт/м ², спектре AM 1,5 и температуре элемента 25 ℃.

Электрические параметры при Nmot

Власть	324 Вт	327 Вт	331 Вт	335 Вт	339 Вт
Напряжение разомкнутой цепи	36,63 В	36,78 В	36,93 В	37,08 В	37,23 В
Ток короткого замыкания	11.36А	11.38А	11,45А	11,52А	11,58А
Максимальное напряжение питания	29,65 В	29,78 В	29,93 В	30,08 В	30,24 В
Максимальный ток мощности	10,93А	10,98А	11.06А	11.14А	11.21А

При номинальной рабочей температуре модуля (NMOT), интенсивность излучения 800 Вт/м ², спектр AM 1,5, температура окружающей среды 20 ℃, скорость ветра 1 м/с.

Температурные характеристики

НМОТ	41±3°С	Температурный коэффициент ISC	+0,046%/°С
Температурный коэффициент ЛОС	-0,25%/°С	Температурный коэффициент Pmax	-0,30%/°С

Конфигурация упаковки

Модули/Паллета	37 штук	Модули/40-футовый контейнер	962 шт.
Описание упаковки	26 поддонов, всего=(37+37)x13=962 шт.

Характеристики

ЛК-48М-182*182-НД	ЛК-48М-182*182-НД

Максимальный рейтинг

Выходной допуск	0~+5Вт
Рабочая температура	-40°С~+85°С
Ветровая нагрузка/снеговая нагрузка	2400 Па/5400 Па
Ток предохранителя	25А

Часто задаваемые вопросы

Какие преимущества дает конструкция с двойным стеклом?

Конструкция с двойным стеклом повышает долговечность модуля, обеспечивая двухслойную защиту от ударов, влаги и ультрафиолетового излучения. Это также улучшает рассеивание тепла, снижая рабочую температуру модуля и сохраняя более высокую эффективность в жаркую погоду.

Выдержит ли модуль сильный снегопад или сильный ветер?

Да, модуль прошел строгие испытания на механическую нагрузку, включая оценку ветровой и снеговой нагрузки. Прочная рама и прочная конструкция позволяют ему выдерживать экстремальные погодные условия, обеспечивая стабильную работу даже в регионах с сильным снегопадом или сильным ветром.

Совместим ли модуль Mono 48 Cell с бытовыми солнечными инверторами?

Разумеется, в модуле используются разъемы, совместимые с MC4, которые являются стандартными в солнечной промышленности. Это обеспечивает совместимость с большинством бытовых солнечных инверторов, что позволяет легко интегрировать их в существующие или новые бытовые солнечные системы.

Каков ожидаемый срок службы этого модуля?

Благодаря высококачественным материалам и прочной конструкции модуль имеет длительный срок службы. Поддержанный международными сертификатами продукции, он поддерживает стабильную работу в течение многих лет, что делает его надежным долгосрочным вложением в проекты возобновляемой энергетики.
